| Dados Mecânicos | |
|---|---|
| Dimensões do módulo | 2278 * 1134 * 35 mm |
| Peso | 27,3 kg |
| Vidro | 3.2 mm (0.13 polegadas), transmissão elevada, vidro temperado revestido a ar |
| Caixa de derivação | IP 68, três díodos |
| Cabos | 4.0mm², 300 mm de comprimento |

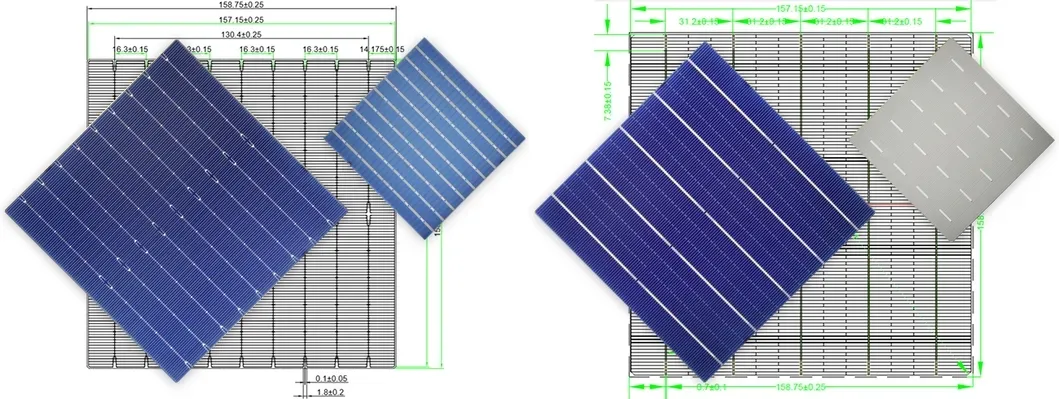

| Orientação da célula | 144 células (6 * 24) |
| Especificações | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipo de módulo | MY-M6/144-430 | MY-M6/144-435 | MY-M6/144-440 | MY-M6/144-445 | MY-M6/144-450 | MY-M6/144-455 | ||||||
| Condição | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT |
| Potência máxima (Pmax) | 430 | 319.9 | 435 | 323.6 | 440 | 327.3 | 445 | 331 | 450 | 334.7 | 455 | 338.4 |
| Tensão de alimentação máxima (Vmp) | 40.72 | 36.9 | 41.08 | 38.2 | 41.4 | 38.5 | 41.75 | 38.8 | 42.1 | 39.1 | 42.4 | 39.3 |
| Corrente de potência máxima (Imp) | 10.56 | 8.441 | 10.59 | 8.471 | 10.63 | 8.501 | 10.66 | 8.531 | 10.69 | 8.56 | 10.73 | 8.611 |
| Tensão em circuito aberto (VOC) | 48.69 | 45.3 | 48.98 | 45.5 | 49.25 | 45.7 | 49.55 | 46 | 49.84 | 46.2 | 50.2 | 46.4 |
| Corrente de curto-circuito (ISC) | 11.07 | 8.948 | 11.1 | 8.98 | 11.14 | 9.01 | 11.17 | 9.044 | 11.2 | 9.075 | 11.24 | 9.128 |
| Eficiência do módulo STC (%) | 19.46% | 19.69% | 19.92% | 20.14% | 20.37% | 20.60% | ||||||
| Temperatura de funcionamento ( ° C) | - 40 ° C ~ 85 ° C | |||||||||||
| Tensão máxima do sistema | 1500 V CC (IEC) | |||||||||||
| Classificação máxima do fusível da série | 20 A | |||||||||||
| Tolerância de potência | 0 ~ 5 W | |||||||||||
| Coeficientes de temperatura de Pmax | - 0.39%/ ° C | |||||||||||
| Coeficientes de temperatura de COV | - 0.30%/ ° C | |||||||||||
| Coeficientes de temperatura do ISC | - 0.06%/ ° C | |||||||||||
| Temperatura nominal da célula (NOCT) | 45 ± 2/ ° C | |||||||||||

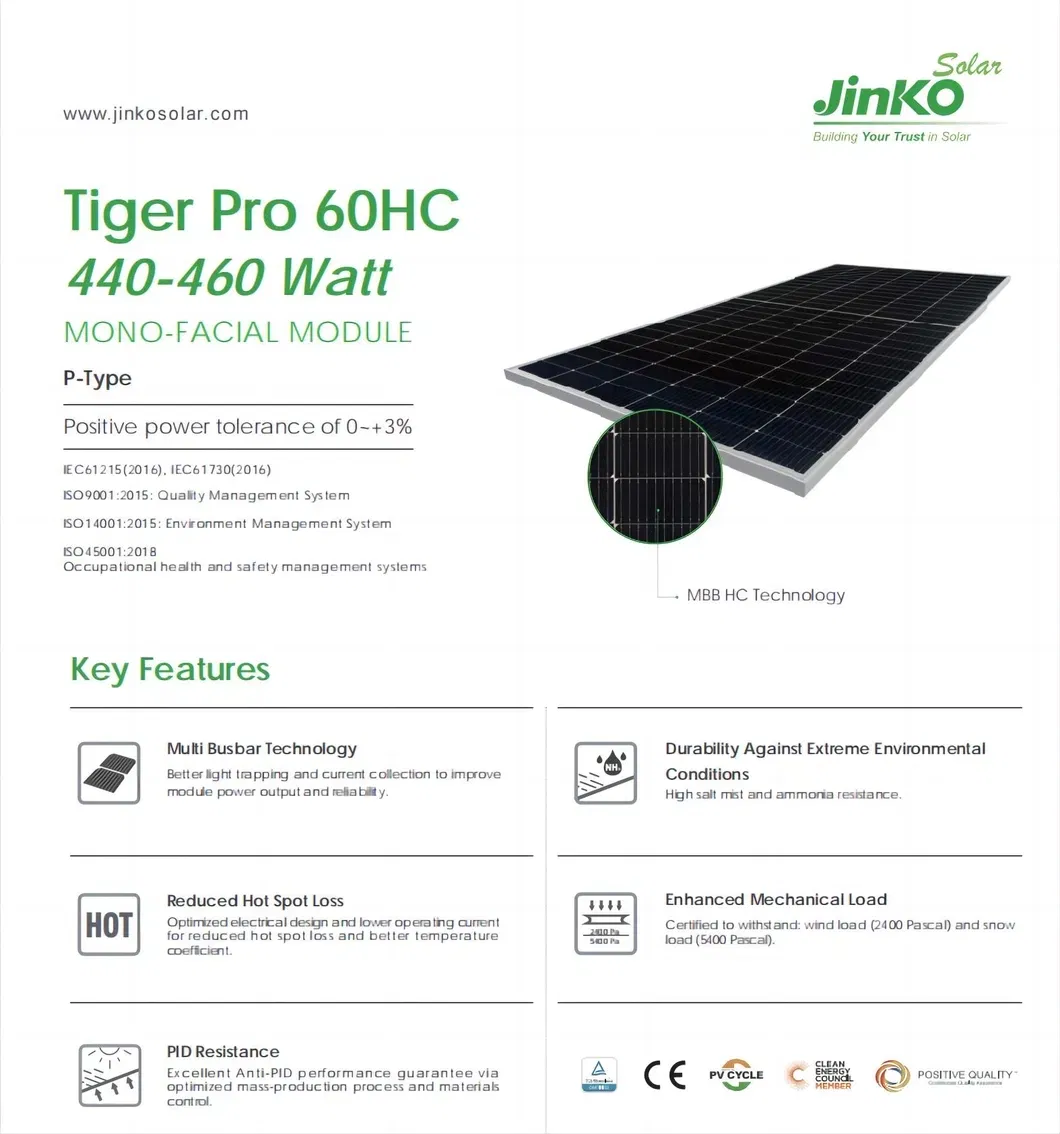

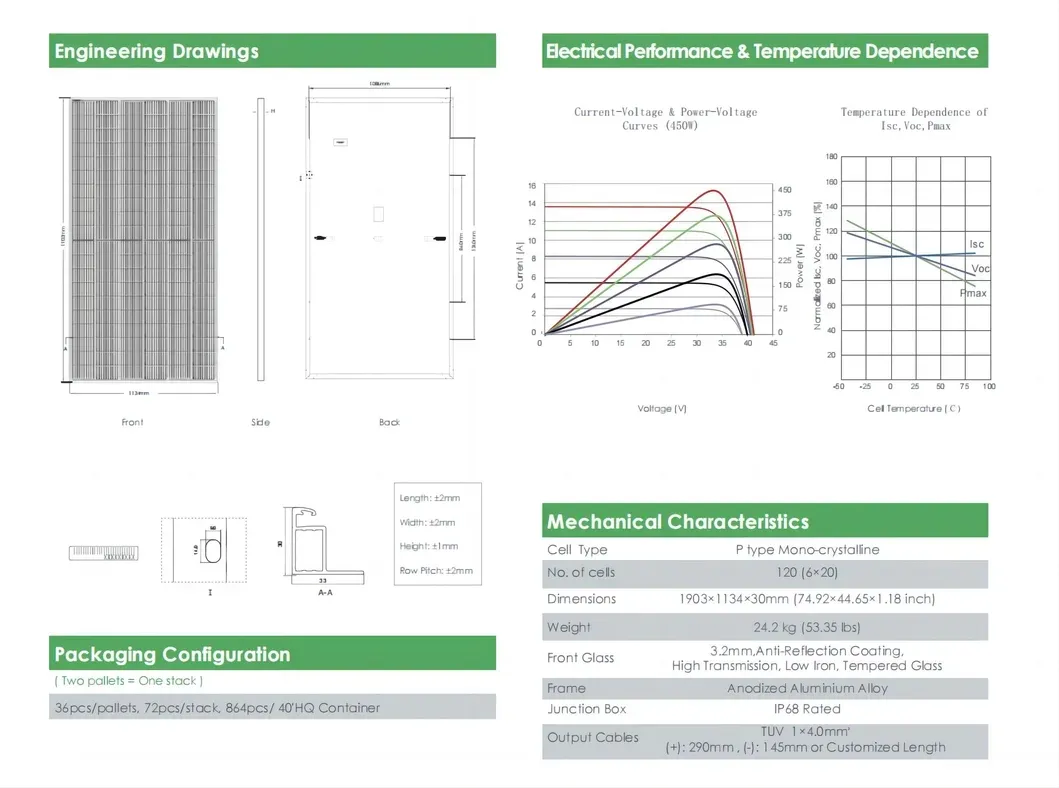

| Tipo de módulo | JKM440M-60HL4-V | JKM445M-60HL4-V | JKM450M-60HL4-V | JKM455M-60HL4-V | JKM460M-60HL4-V |
|---|---|---|---|---|---|
| Potência máxima (Pmax) | 440 | 445 | 450 | 455 | 460 |
| Tensão de alimentação máxima (Vmp) | 33.72 | 33.82 | 33.91 | 34.06 | 34.20 |
| Corrente de potência máxima (Imp) | 13.05 | 13.26 | 13.27 | 13.36 | 13.45 |
| Tensão em circuito aberto (VOC) | 41.02 | 41.10 | 41.18 | 41.33 | 41.48 |
| Corrente de curto-circuito (ISC) | 13.73 | 13.79 | 13.85 | 13.93 | 14.01 |
| Eficiência do módulo STC (%) | 20.39 | 20.62 | 20.85 | 21.08 | 21.32 |
| Temperatura de funcionamento ( ºC) | - 40ºC ~ 85ºC | ||||
| Tensão máxima do sistema | 1000/1500 V CC (IEC) | ||||
| Classificação máxima do fusível em série | 25A | ||||
| Tolerância de potência | 0 ~ 3% | ||||
| Coeficientes de temperatura de Pmax | -0.35%/ºC | ||||
| Coeficientes de temperatura de COV | -0.28%/ºC | ||||
| Coeficientes de temperatura do ISC | 0.048%/ºC | ||||
| Temperatura nominal da célula (NOCT) | 45 ± 2ºC | ||||
Somos um fabricante profissional com mais de 15 anos de experiência na indústria de painéis solares, criando qualidade e inovação.
A nossa gama de produtos diversificada inclui painéis solares poli e mono, baterias solares, sistemas de alimentação, controladores de carregador, inversores, luzes e ar-condicionado solar. Destacamos as soluções de sistemas solares personalizados, alcançando clientes em mais de 60 países na Europa, Ásia, Américas e África.

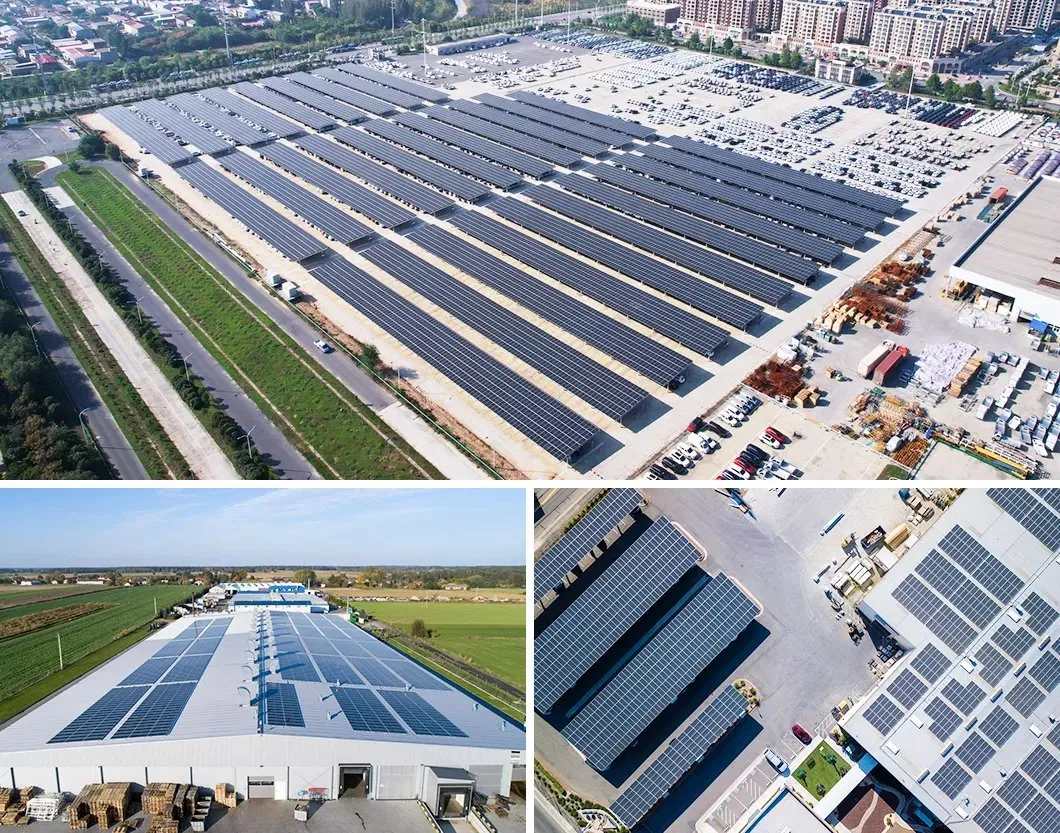

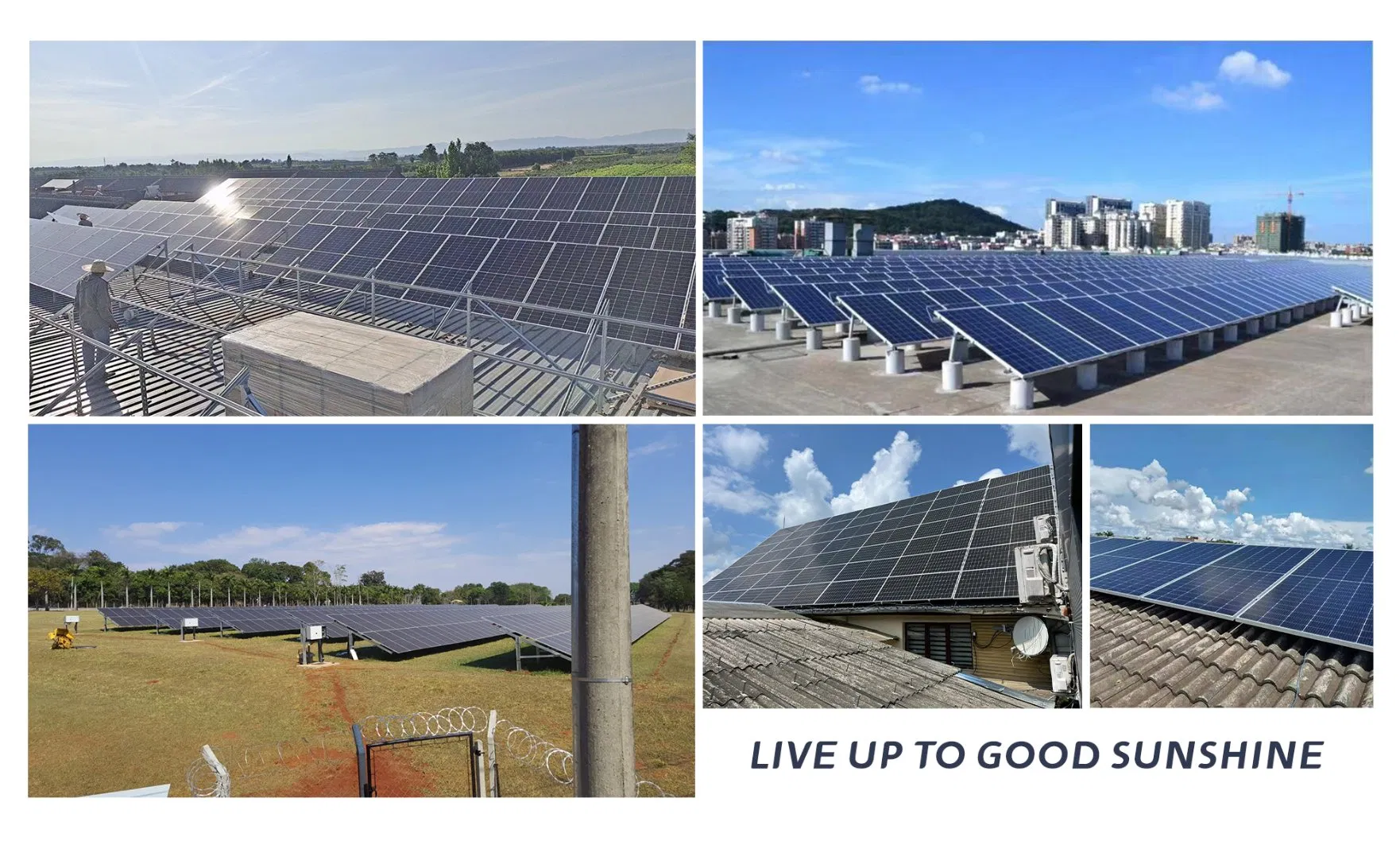

A nossa pegada global abrange a Austrália, África, Rússia, Médio Oriente, América do Sul, Ásia e além.
