Oritron Solar
1 / 5

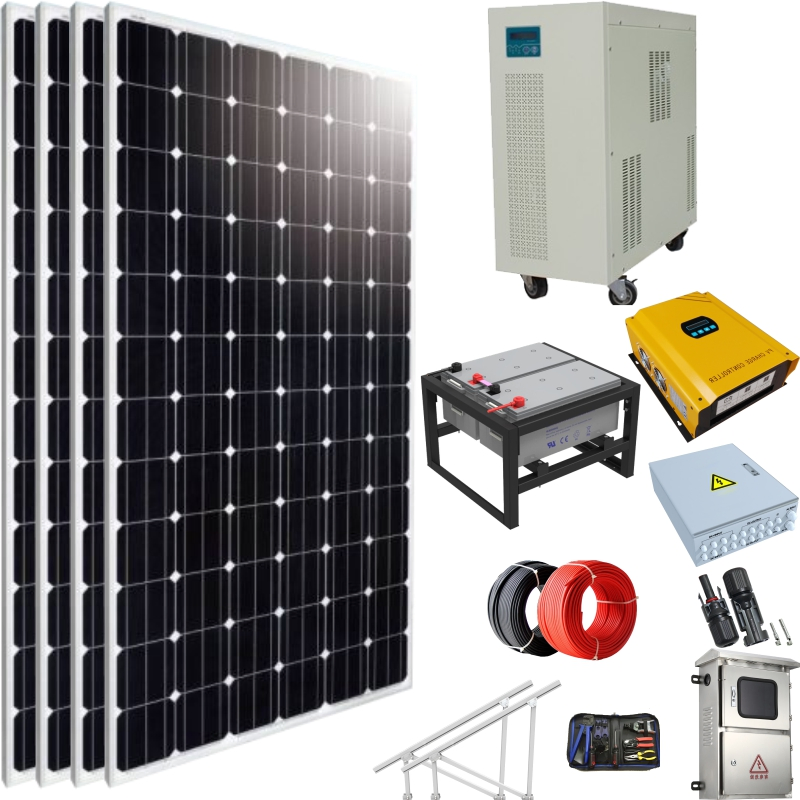

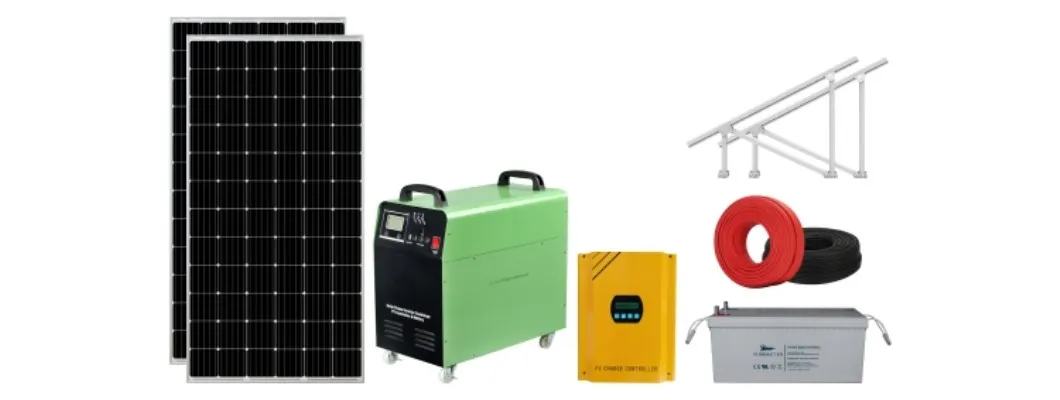

| O ponto | Certificação | Descrição | Q'ty | Garantia |
| Painel Solar | TUV / IEC / CE | Mono ou poli | 50 pcs | 20 anos |

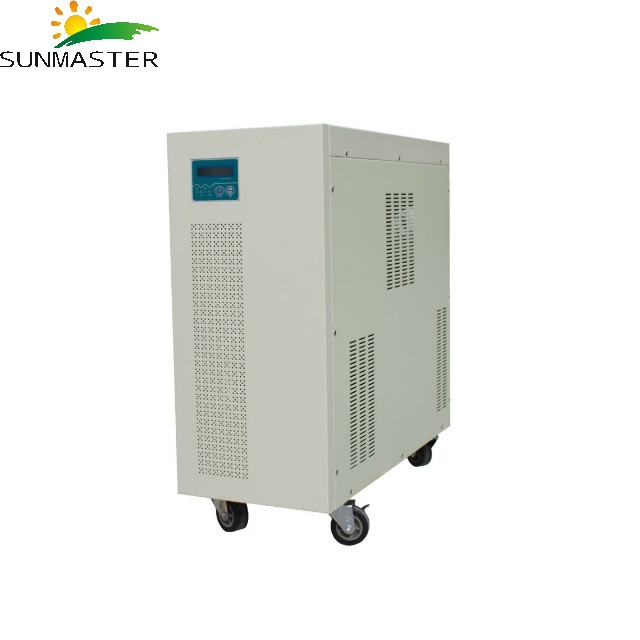

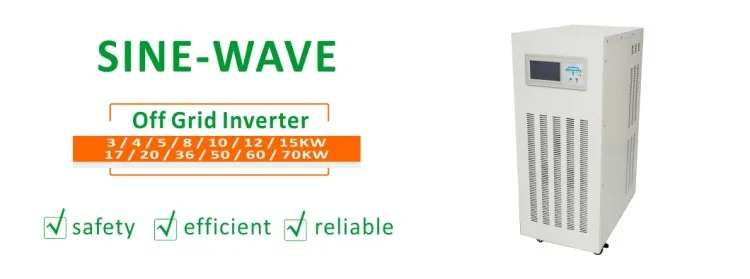

| O inversor | CGC / CQC / VDE | Um (MPPT) tracking/ 50/60 Hz; 230 V CA 10kW/ SM-SH10kW |
4 set | 5 anos |
| Caixa de Distribuição (Opcional) | Marcação CE | Proteção de iluminação. Interruptor de ar, Fusegar, interruptor da faca | 3 defina | 5 anos |
| Sistema de montagem | Marcação CE | Inclinar o suporte do telhado de cimento/ Suporte de solo/ Solo suporte de solo | 1definir | 10 anos |
| Cabo PV | TUV/ UL | Porta DC PV1-F 1*6 mm² | 100m | 10 anos |
| Cabo PV AC | TUV/ UL | AC Porto YJV-3*6 mm² | 10m | 10 anos |

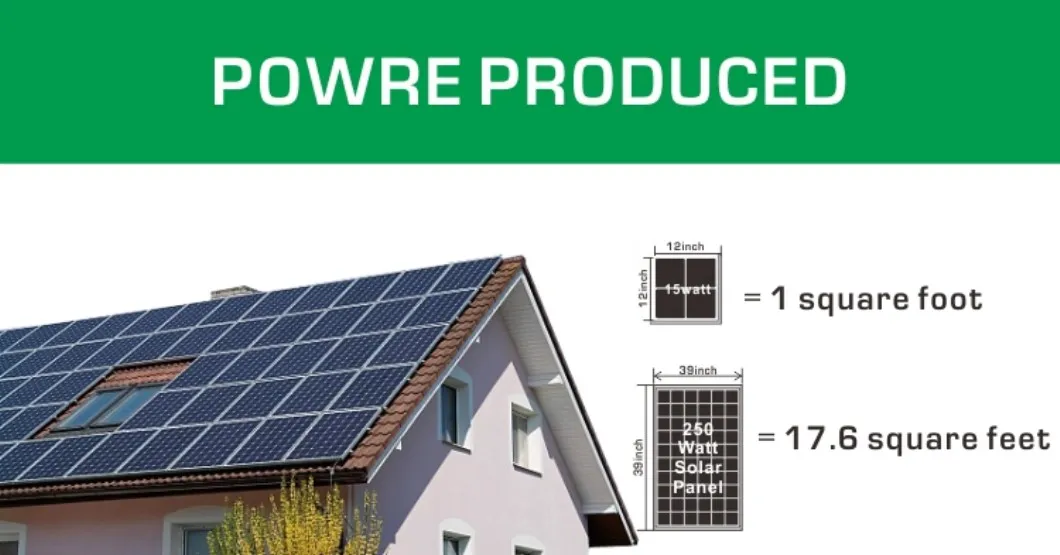

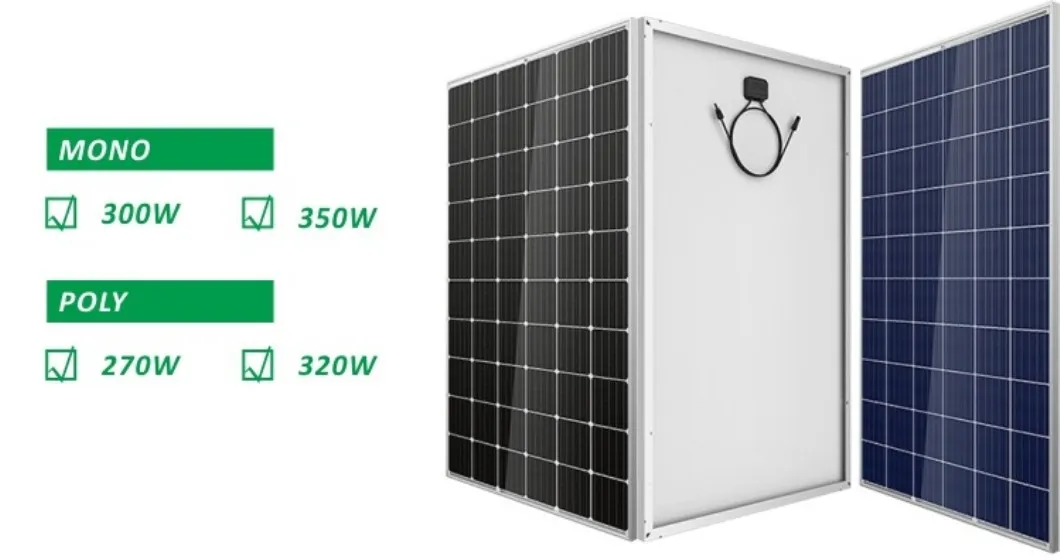

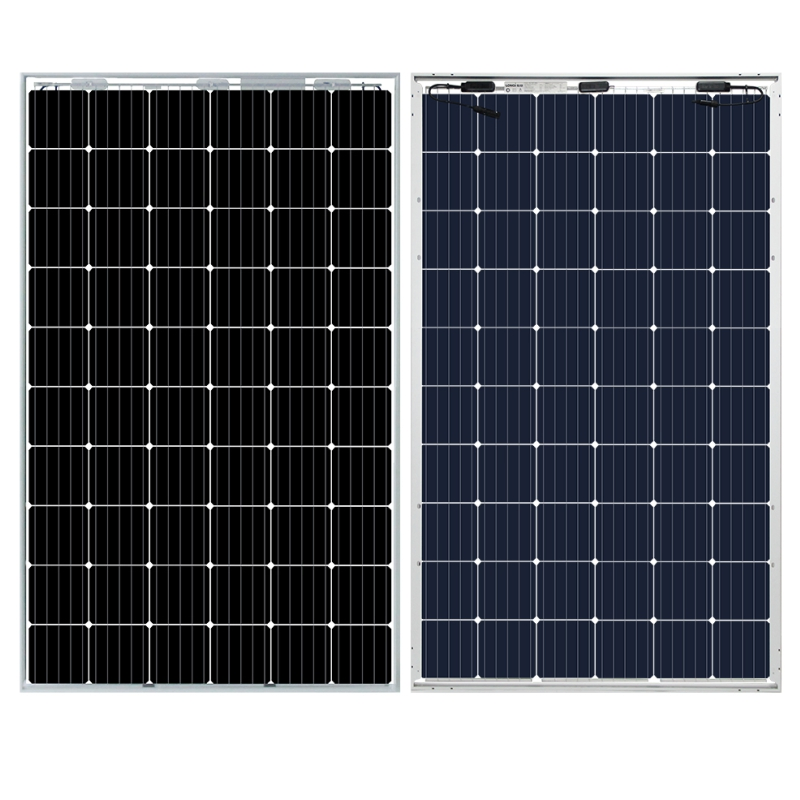

| Digite | MONO | Poli | ||
| Classe de potência | 280W | 335W | 270W | 320W |
| Tensão em circuito aberto (COV) | 43 | 44 | 43 | 43,8 |
| Curto-circuito tensão (ISC) | 8,35 | 9,92 | 8.23 | 9.42 |
| Potência máxima tensão (PDV) | 36 | 36 | 36 | 36,5 |
| Potência máxima de corrente (Imp) | 7,78 | 9.3 | 7.35 | 8.76 |
| Eficiência energética | ≥17,1% | ≥17,2% | ≥16,5% | ≥16,4% |
| A dimensão (mm) | 1650x991x35 | 1960 x991x35 | 1650x991x35 | 1960 x991x35 |
| Peso (kg) | 18±5% | 22,5±5% | 18±5% | 22,5±5% |
| A gama de temperaturas | -25~+60 ºC (>45ºC deloading) |
| Humidade relativa | 0~95% |
| Max altitude de operação | 4000m (>3000m da potência) |
| Grau de protecção | IP65 |
| Topology | Para |
| Noite de consumo de energia (W) | <1 |
| Método Cooiong | Convecção natural |
| Emision ruído (dB) | <25 |
| Exibir | Visor LCD |
| Garantia (Ano) | 5/10/15/20/25 (Opcional) Anos |

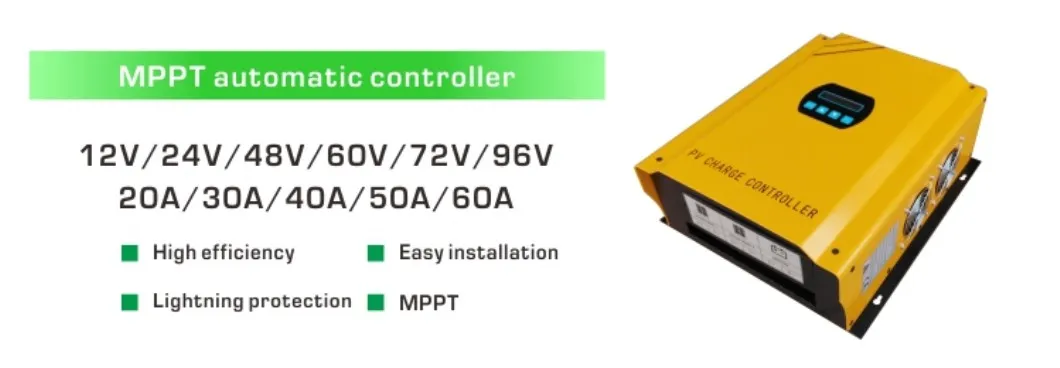

| Classificada como corrente de carga(A) | 120A | |
| Tensão nominal tensão DC(V) | 24/48 identificação automática | |
| Entrada de energia solar tensão máx(V) | 42/84 | |
| Bateria | Carga de tensão de protecção(V) | 28.6/57.2 |
| Bateria | Durante a recuperação de carga tensão(V) | 27.4/54.8 |
| Bateria | A carga constante tensão(V) | 27/54 |
| Bateria | Sobre a quitação a tensão de alarme(V) | 20/40 |
| Meio Ambiente a umidade e temperatura | 0-90% Não se condense,55ºC | |
| As funções de protecção | Protecção contra o anti-gratuitamente durante a noite,Bateria em carga, sobre protecção de descarga,Joint-invertida de módulos solares | |

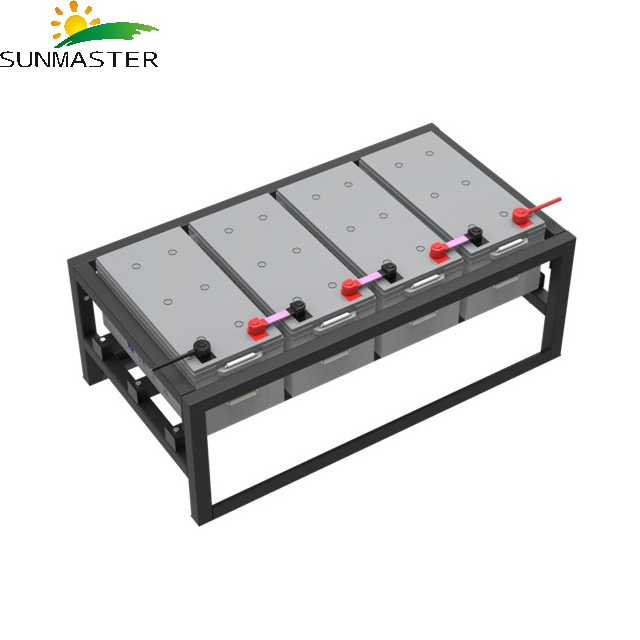

| Tensão Nominal | 12V | |
| Capacidade nominal | 250Ah(10hr,1,80V/célula,25ºC) | |
| O peso aproximado | 67,3 kg | |
| Resistência interna | 4.5 mΩ (terminal de chumbo) | |
| O Terminal | Fios de eletrodos (6.0Mm²×1,8M) | |
| Máximo de corrente de carga | 62,5 A | |
| A temperatura ambiente | -35~55 ºC | |
| A cota | Comprimento | 520mm (±2 mm) |
| Largura | 269mm (±2 mm) | |
| Altura do recipiente | 220mm (±2 mm) | |
| Altura Total | 245mm (±2 mm) | |
| Caso | Calculador de ABS | |

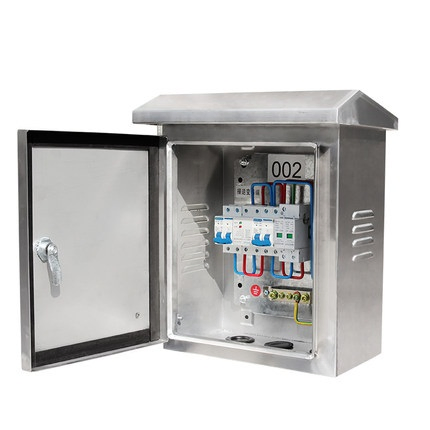

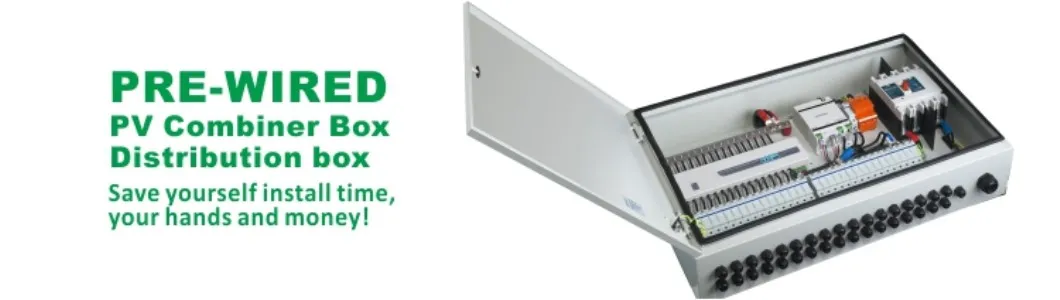

| Órgãos | O parâmetro | Função |
| O disjuntor (interruptor de ar) | 60A | Quando a corrente do circuito protegido exceder o valor especificado, o disjuntor será automaticamente quebram para proteger todo o circuito. |
| Fusegear | 60A | Quando a corrente do circuito protegido excede o valor especificado, fusegear quebrará automaticamente desligado. |
| Proteção contra surtos de dispositivo (DOCUP) | As UC:420V lmax:20KA In: 10KAUp ≤1.8KV | Painéis fotovoltaicos de proteção contra descargas atmosféricas device. |
| Uma fase auto dual sobretensão do dispositivo de protecção | Faixa de trabalho 220V, 50Hz, Sobre a proteção de tensão Uvo=270V±5V Sob a proteção de tensão Uoe= 170±5V | Quando a tensão do circuito é maior ou menor, ele desligará automaticamente. Quando a tensão atinge o nível padrão, ele irá recuperar automaticamente. |
| Interruptor da Faca | / | Automatic/ manualmente |

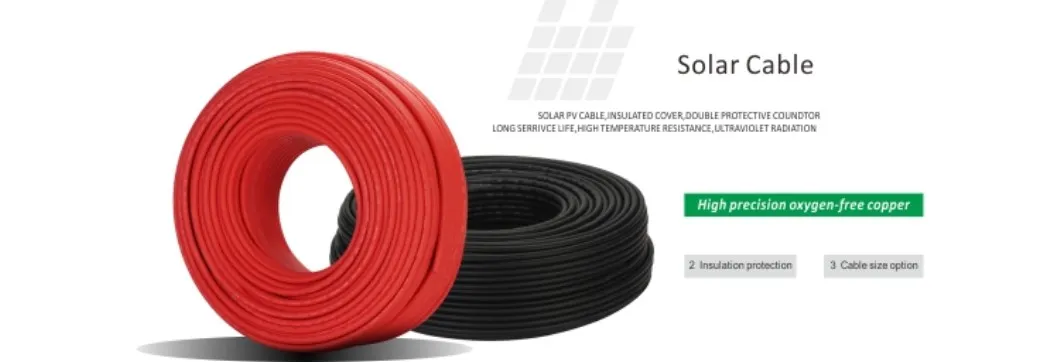

| O Conductor | As conservas de fina Re segmento de cobre, de acordo com a norma VDE0295/IEC60228. Classe 5 |
| Isolamento | Copolímero de poliolefina elétron-beam coss-ligado |
| Jaqueta de bainha | Copolímero de poliolefina elétron-beam coss-ligado |
| Tensão Nominal | Uo/U=600V/1000v, 1000V/1800VDC |
| Tensão de teste | 6500V, 50Hz, 5min |
| A classificação de temperatura | -40°C-125°C ,mais de 25 anos (TUV) |
| Desempenho de incêndio | IEC 60332-1 |
| A Emissão de fumo | IEC61034, EN 50286-2 |
| Baixa carga de incêndio | A norma DIN 51 900 |
| Certificação | TUV 2A PFG 1169/08 2007 PV1--F |

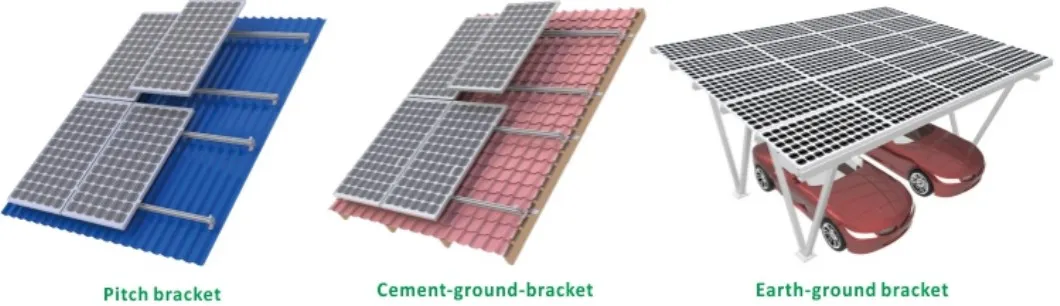

• A capacidade eólica de tal sistema de fixação pode chegar a (40m/s, 32.5kg/ metros quadrados, Nível 13).
• A capacidade de carga de neve pode chegar a 70kg/ metros quadrados.
• Todo o sistema possui um forte desempenho de segurança.
• Pode ser personalizado com base na sua situação real.
• O sistema de montagem pode ser projetado com a melhor solução baseada em declive de telhado, terreno plano e ancoragem ao solo.
