Informação Básica
Aplicação
casa, industrial, central elétrica, fábrica
Certificação
ISO, CE, tuv, fcc, rohs
Material
Silício Policristalino
estrutura
liga de alumínio anodizado
tipo de célula
poli 156,75 mm/158,75 mm
classificação máxima do fusível em série
20A
caixa de derivação
classificação ip67
Pacote de Transporte
embalagem de cartão de palete de madeira
Especificação
1956 * 992 * 35 mm
Capacidade de Produção
700 mb por ano
Descrição de Produto

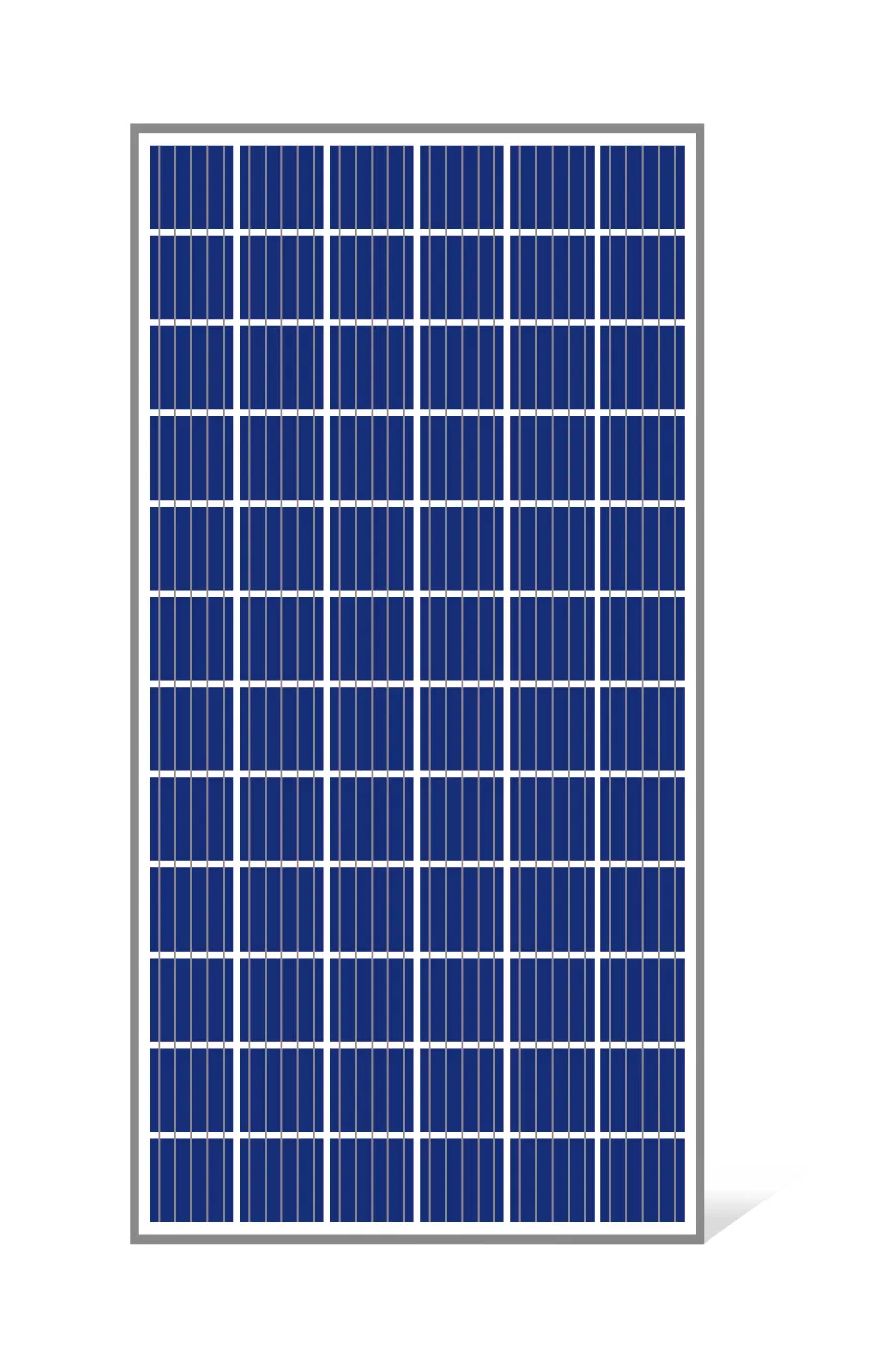

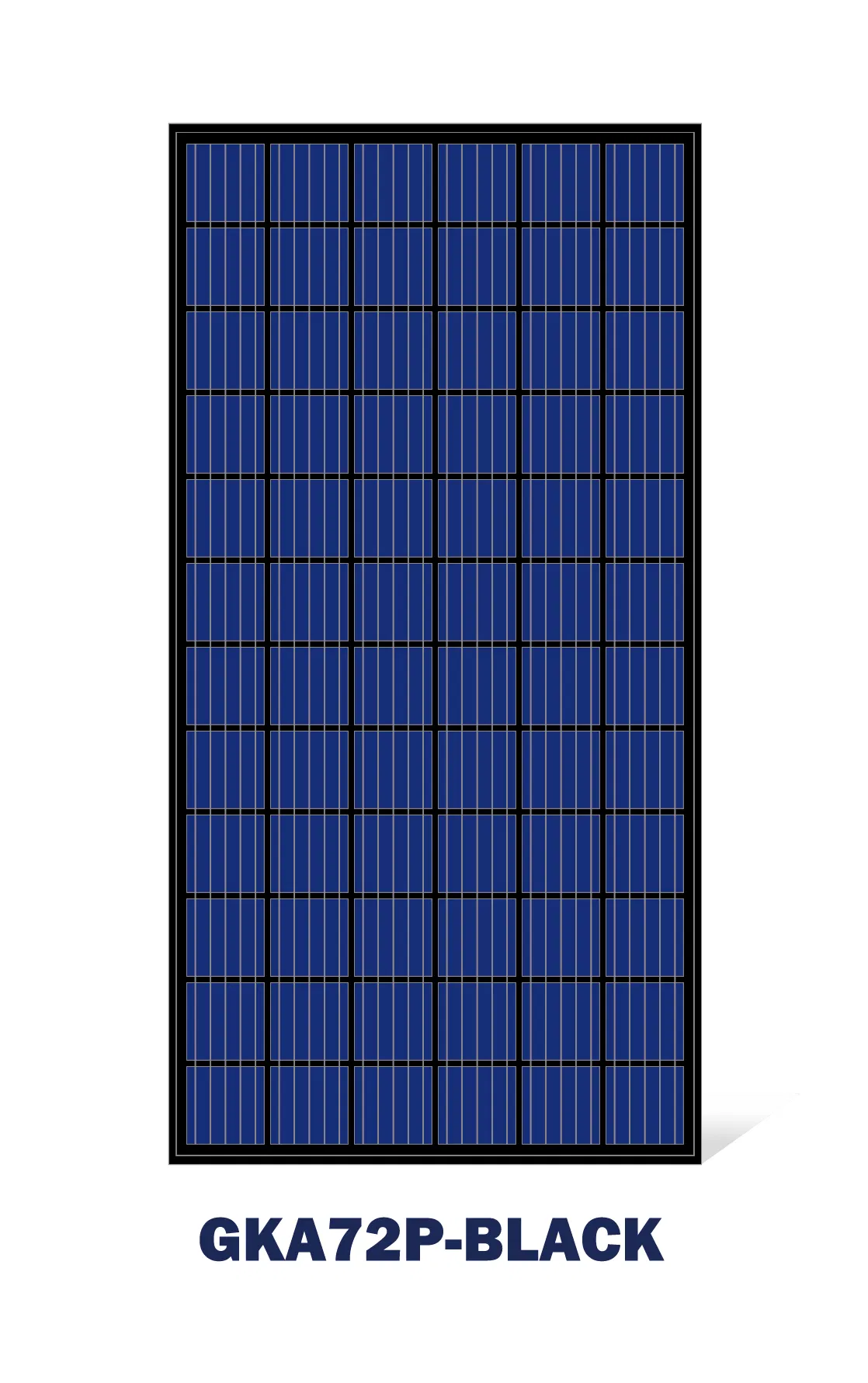

MÓDULO CRISTALINA POLY 5BB 320-360GKA72P(W)
- 5 fichas Busbar Solar célula: O design de 5 células de barramentos melhora a eficiência do módulo e oferece melhor aparência estética para instalação no último piso.
- A elevada eficiência: Módulo de maior eficiência de conversão (até 17.38%) beneficiando do Emissor Passivado e Contato Traseiro (PERC).
- Resistência PID: Excelente desempenho Anti-PID que garante potência limitada para a produção em massa.
- Desempenho com pouca luz: O design avançado de vidro e textura de superfície celular garante um excelente desempenho em condições de pouca luz ambiental.
- Condições climatéricas resiliência: Certificada para suportar carga de vento (2400 Pascal) e carga de neve (5400 Pascal).
- Durabilidade contra condições ambientais extremas: Alta resistência a névoa salina e amônia certificado pela TÜV NORD.
Características Elétricas no STC
| Características elétricas no STC |
| Potência Nominal (Pmax) |
265W |
270W |
275W |
280W |
285W |
290W |
295W |
300W |
| Tensão de circuito aberto (Voc) |
38.3V |
38.4V |
38.5V |
38.6V |
38.7V |
39.2V |
39.4V |
39.6V |
| Corrente de curto-circuito (Isc) |
8.98A |
9.09A |
9.20A |
9.31A |
9.42A |
9.54A |
9.62A |
9.70A |
| Tensão de alimentação nominal 37.2 (Vmp) |
30.9V |
31.1A |
31.3A |
31.5A |
31.7A |
32.0V |
32.2A |
32.4V |
| Corrente nominal de potência (Imp) |
8.58A |
8.69A |
8.79A |
8.89A |
9.00A |
9.06A |
9.16A |
9.26A |
| Eficiência do módulo (%) |
16.29% |
16.60% |
16.90% |
17.21% |
17.52% |
17.38% |
17.68% |
17.98% |
| Temperatura de operação |
-40ºC a +85ºC |
| A tensão máxima do sistema |
1000VDC (IEC) |
| Resistência ao fogo |
Tipo 1 (Em conformidade com 1703) / Classe C (IEC61730) |
| Série máxima a classificação do fusível |
20A |

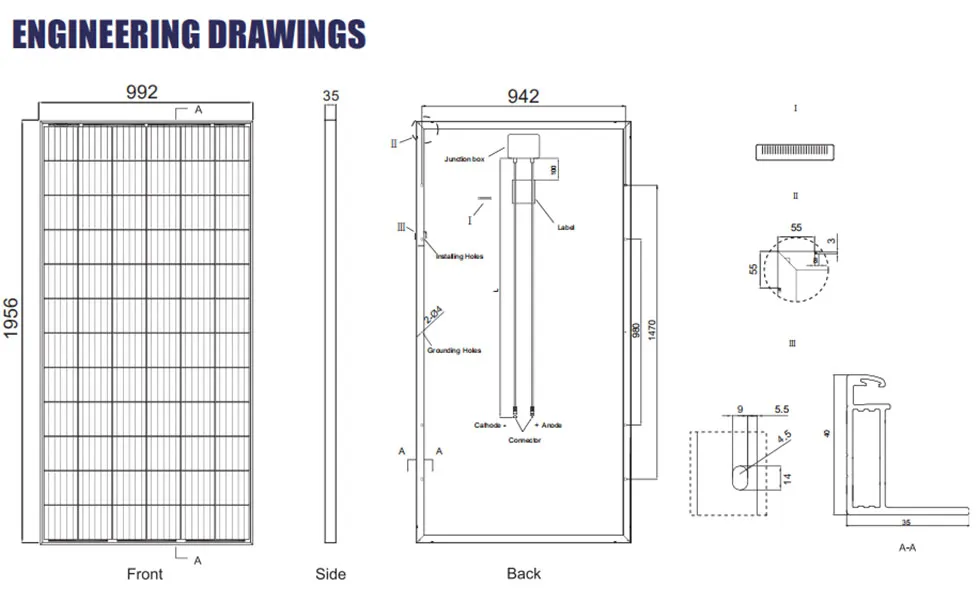

Características Mecânicas
| Características Mecânicas |
| Constituídos PERC tipo de célula |
Monocristalino PERC 156.75x156.75 mm / 158.75x158.75 mm |
| Número de células |
60 (6x10) |
| Dimensões do módulo |
1640x992x35mm / 1665x1002x35mm |
| Peso |
21kg / 23kg |
| Tampa Dianteira |
3.2mm, Revestimento anti-reflexo, vidro temperado |
| Frame |
Liga de alumínio anodizado |

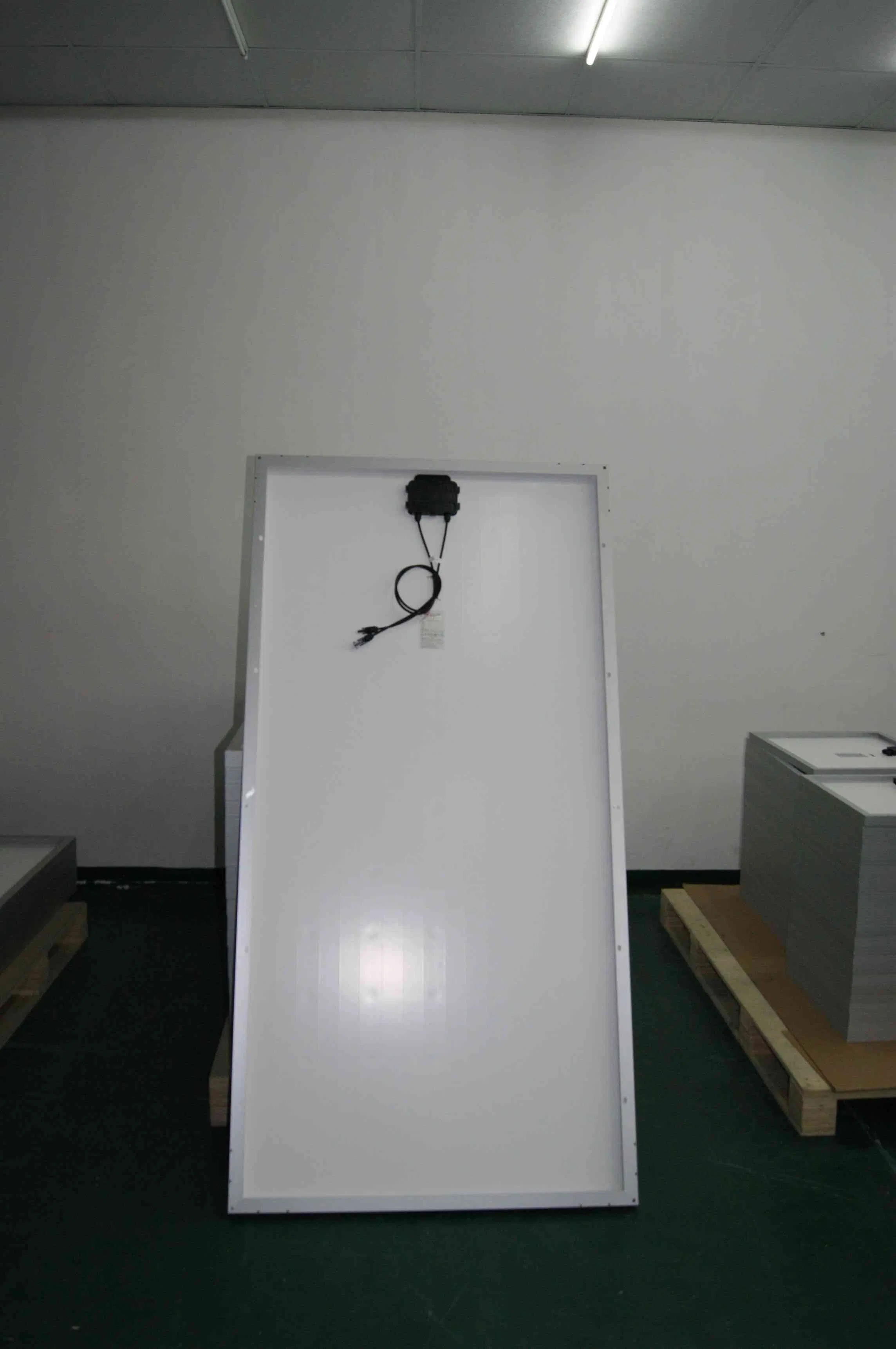

| A caixa de junção |
IP67 |
| Cabo |
TUV 1x4.0mm2, Comprimento: 900mm ou personalizado |
| O conector |
PV compatível |
Características de Temperatura
| Características de Temperatura |
| Temperatura da célula de funcionamento nominal (NOCT) |
45°C ±2°C |
| Coeficientes de temperatura de Pmax |
-0.38%/°C |
| Coeficientes de temperatura dos Voc |
-0.31%/°C |
| Coeficientes de temperatura de Isc |
0.06%/°C |

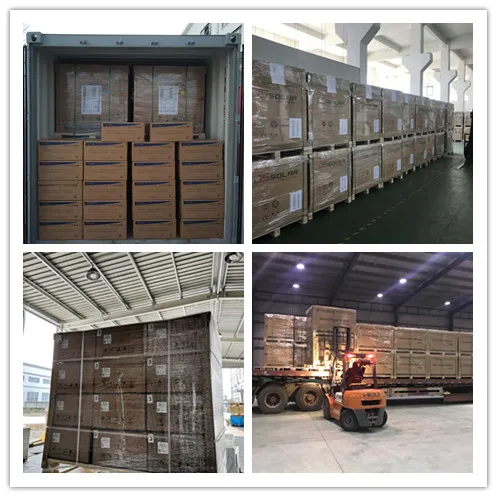

Acondicionamento
| Container (60 células) |
20GP |
40GP |
40HQ |
| Pcs/palete |
31 |
31 |
31 |
| Pcs/contentor |
400 |
840 |
924 |
Garantia de Desempenho Linear
- 30 Anos de garantia limitada de produtos.
- Garantia limitada de alimentação linear: 12 anos a 90% da potência de saída nominal; 30 anos a 83.1% da potência de saída nominal.
Certificações
- Certificações Globais: IEC61215, IEC61730, IEC62716, IEC61701, CE, CQC, CGC, ETL (EUA), JET (Japão), J-PEC (Japão), Kemco (Coreia do Sul), KS (Coreia do Sul), MCS (Reino Unido), CEC (Austrália), FSEC (FL-EUA), CSI elegível (CA-EUA), Israel Electric (Israel), InMetro (Brasil), TSE (Turquia).
- ISO9001:2008: Sistema de gestão da qualidade.
- ISO14001:2004: Sistema de gestão ambiental.
- OHSAS18001:2007: Saúde ocupacional e sistema de gestão da segurança.
Garantia de Qualidade e Processamento

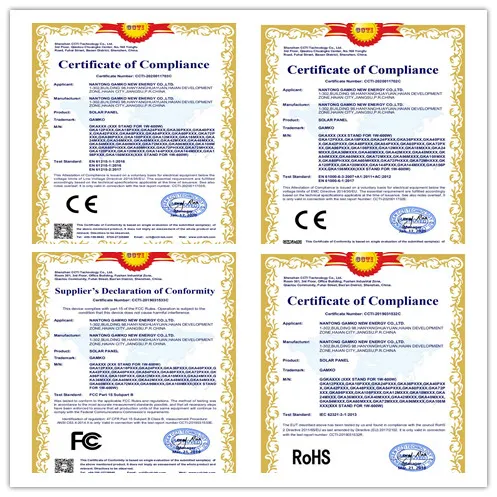

Certificados Adicionais
Nossos Serviços
- OEM bem-vindo
- Garantia abrangente de 30 anos
- Suporte a certificações internacionais
- Amostras para testes e ensaios disponíveis
- Serviço pós-venda: Linha direta 24 horas para consultoria e suporte técnico
- Tempo de entrega: 15 dias úteis após o recebimento do pagamento para um container
Perguntas Frequentes (FAQ)
Como posso garantir que os painéis solares têm uma boa qualidade?

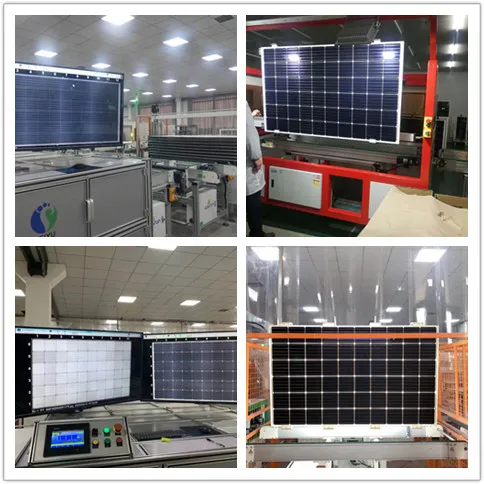

Nós fornecemos painéis novos de produção atual (não de estoque antigo). Fornecemos um relatório completo de teste de flash de fabricação contendo o número de série, taxas de energia real, tensão e corrente de cada painel. Também disponibilizamos a foto do teste de flash e a foto do teste de eletroluminescência (EL) para cada módulo.
Como posso assegurar a segurança do meu pagamento?
Oferecemos pagamento com garantia comercial segura para garantir 100% de proteção ao cliente no processamento das transações.
Como solicitar suporte em caso de falha do produto sob garantia?
Envie-nos uma mensagem detalhada informando o número da Fatura Proforma (PI), número de série (S/N) e número da placa de circuito impresso (PCB), juntamente com fotos ou vídeos que ilustrem o problema sob operação adequada. Responderemos com a melhor solução técnica em até 24 horas.
Qual é o tempo médio de entrega dos painéis?
O tempo de entrega padrão é de 15 dias úteis após a confirmação e recepção do pagamento para o volume equivalente a um container.
Quais certificações de segurança e ambientais os módulos atendem?
Os módulos estão em conformidade com as normas ISO9001 (Sistema de gestão da qualidade), ISO14001 (Sistema de gestão ambiental), e OHSAS18001 (Saúde ocupacional e segurança), além de possuírem certificações específicas como IEC, CE, TUV, e InMetro.
Qual é a garantia linear real oferecida no desempenho energético do produto?
Oferecemos uma garantia de produto de 30 anos limitada, aliada a uma garantia linear de alimentação que assegura 90% da potência de saída nominal durante os primeiros 12 anos, e 83.1% até o final dos 30 anos.
