MODELOS DISPONÍVEIS: 03M-210W, 03A-220W, 03A-230W, 0M-240W
Tecnologia Avançada: O nosso painel solar flexível adota tecnologia CIIGS de ponta, que apresenta uma eficiência de abertura de janela de 17%, rivalizando com a dos painéis de vidro rígidos convencionais.
Começamos com uma folha de aço inoxidável de alta qualidade e usamos um processo avançado de depósito de semicondutores, PVD, para produzir a célula de aço inoxidável CIGS mais controlada, estável e potente do mundo. Uma vez que a estrutura da pilha é depositada na folha, óxidos condutores transparentes especiais são aplicados, e um sistema especializado plástico-célula interconnect rede-arame é laminado à pilha, que é por sua vez protegida por plásticos especiais barreira de água.
A barreira transparente contra água é essencial para a longevidade da série de módulos Flexi. A película de plástico especial tem uma película de alumínio interna para evitar que a transmissão de água corrói as potentes células de aço inoxidável CIIGS.
Menos de 2.4 kg/m² (< 0.5 lb/ft²). Por serem muito mais leves do que os painéis rígidos tradicionais, são ideais para estruturas com limites baixos de carga ou automóveis, camiões e veículos todo-o-terreno.
Os módulos Flex são os módulos CIGS de película fina flexíveis de maior eficiência na produção actual, com eficiências de abertura de até 17%, oferecendo mais de quatro vezes a produção de energia por quilograma de silício.

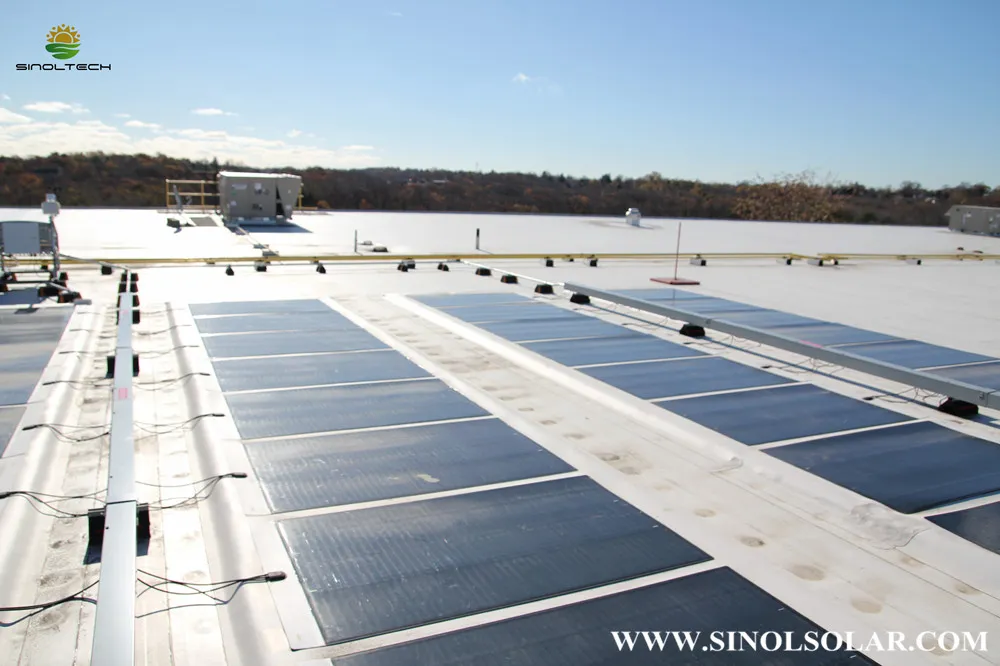

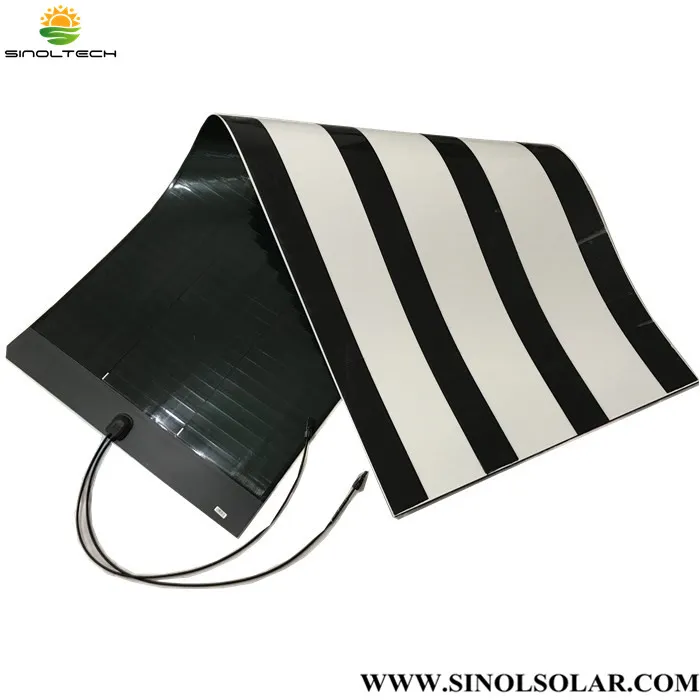

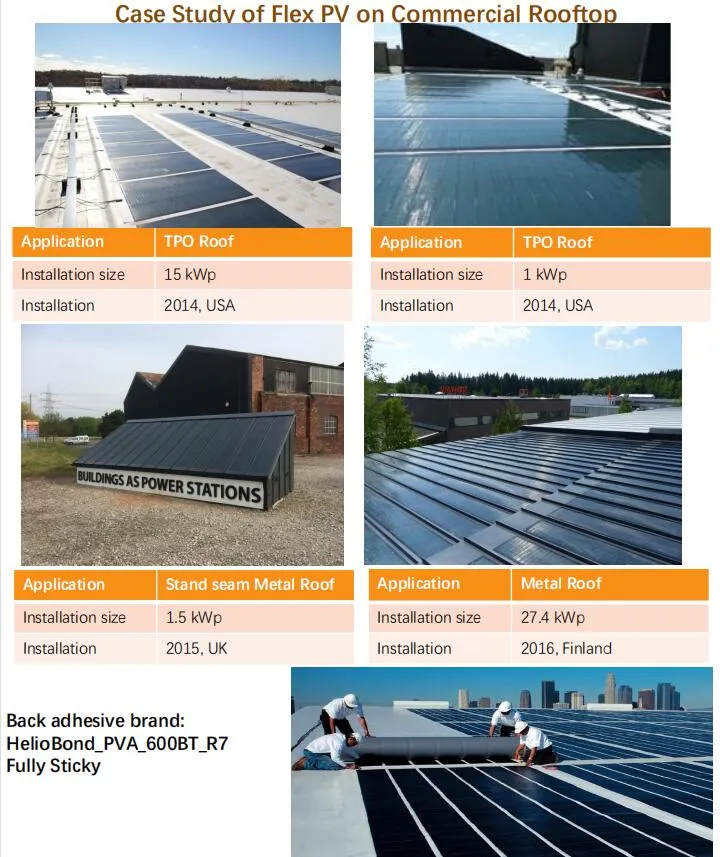

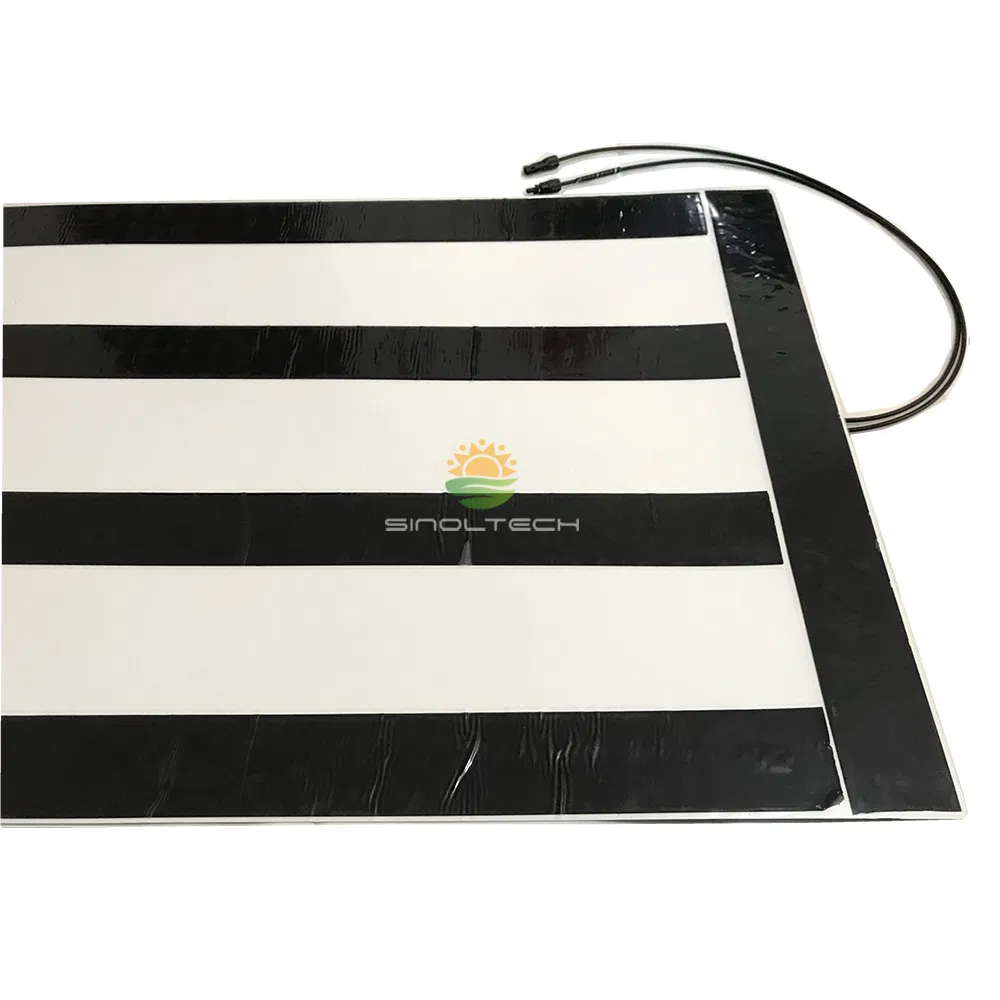

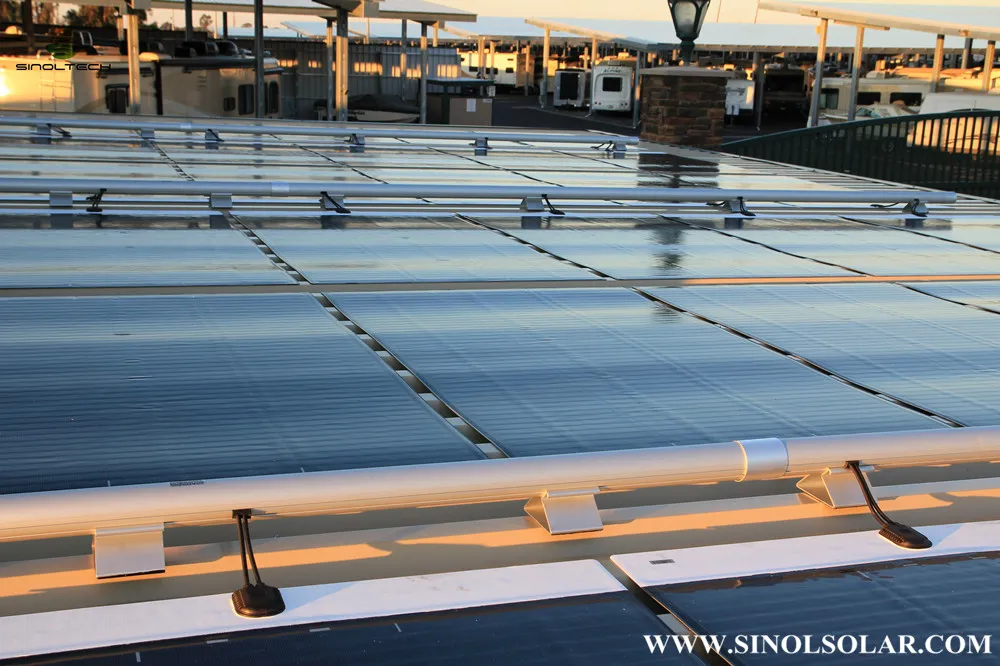

Aplicações "Peel-and-stick" (descolar e colar). Elimina a necessidade de perfurar a estrutura, reduzindo o risco de fugas de água e reduzindo a complexidade de montagem nos telhados.

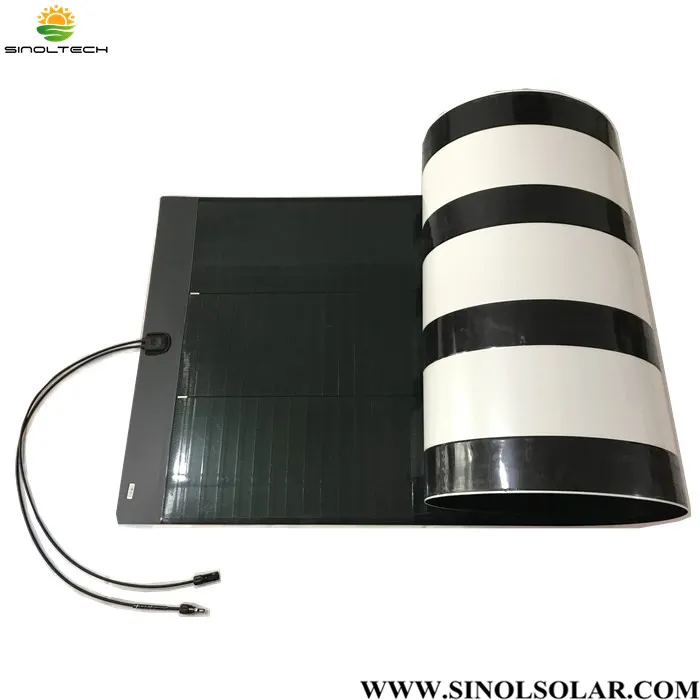

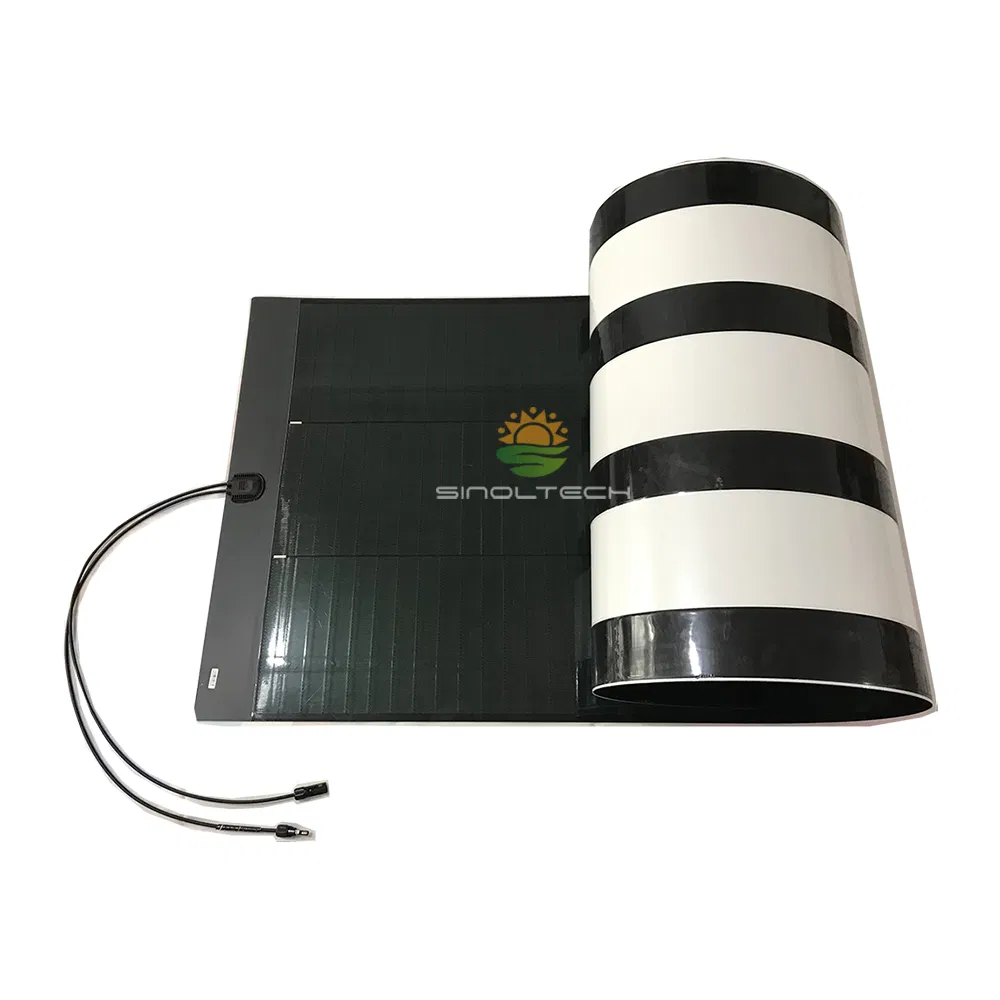

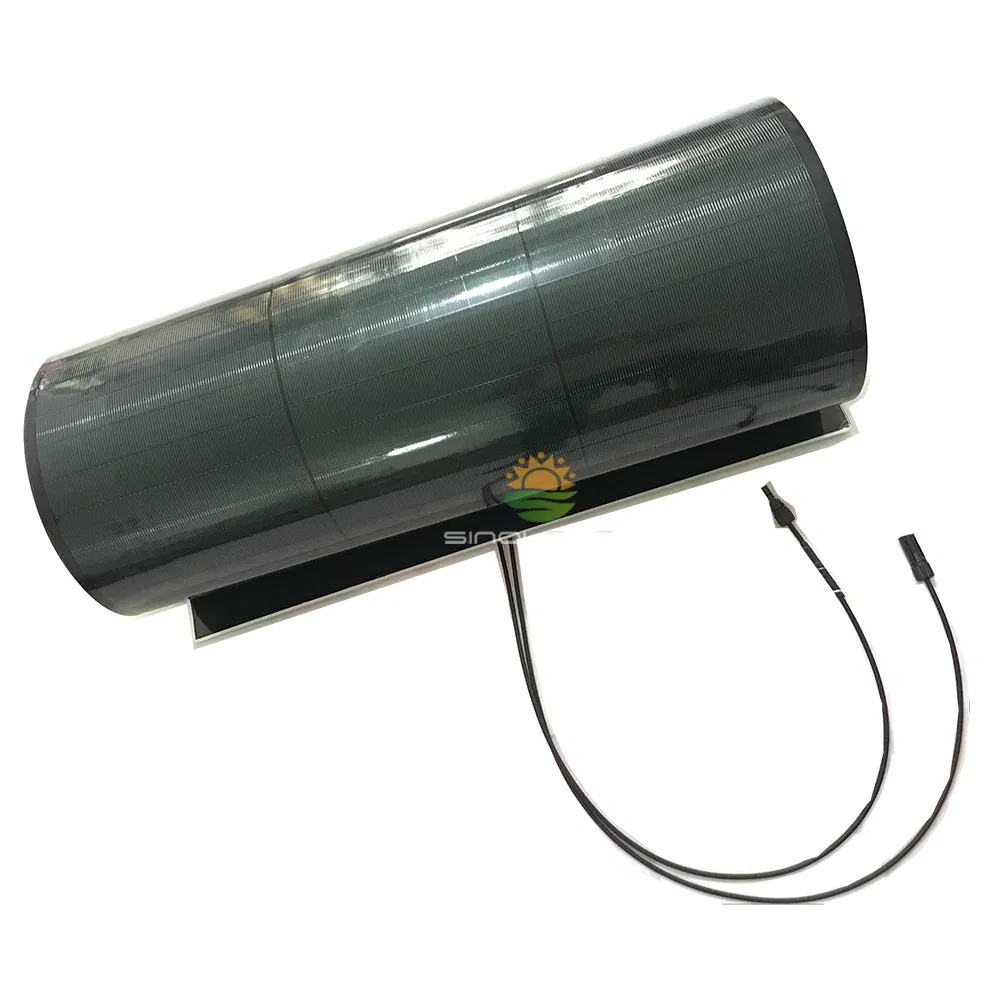

Fina espessura de 2,5 mm, em conformidade com superfícies curvas. Apresenta excelente resistência ao vento e à atividade sísmica, além de ser inquebrável a impactos.

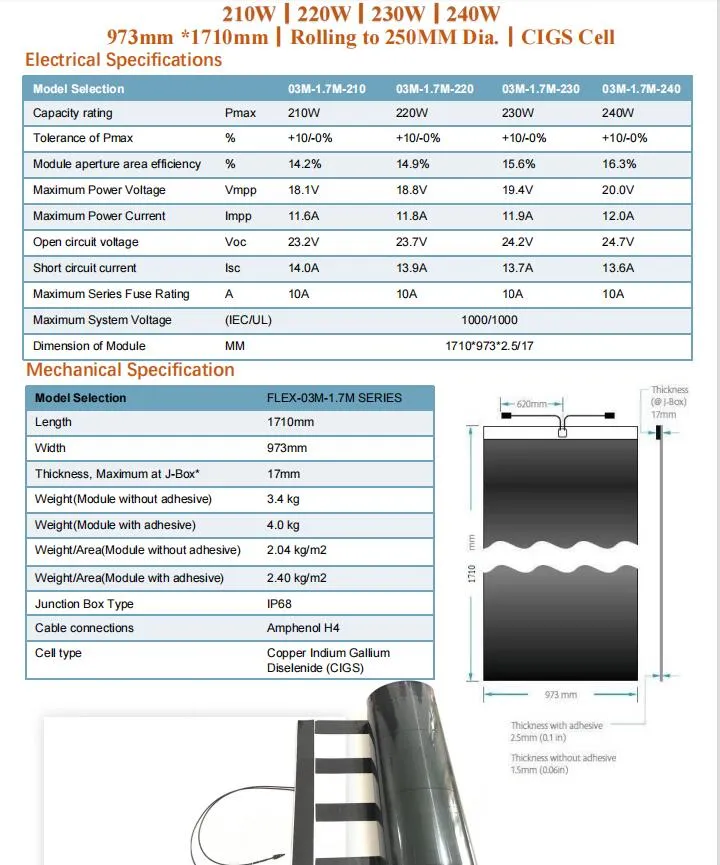

| Capacidade nominal (Pmax) | Unidade | 210 W | 220 W | 230 W | 240 W |
|---|---|---|---|---|---|
| Tolerância de Pmax | % | +10 / -0% | +10 / -0% | +10 / -0% | +10 / -0% |
| Eficiência da área de abertura | % | 14.2% | 14.9% | 15.6% | 16.3% |
| Tensão de alimentação máxima (Vmpp) | V | 18,1 V | 18,8 V | 19,4 V | 20,0 V |
| Corrente de potência máxima (Impp) | A | 11.6 A | 11.8 A | 11.9 A | 12.0 A |
| Tensão de circuito aberto (Voc) | V | 23,2 V | 23,7 V | 24,2 V | 24,7 V |
| Corrente de curto-circuito (Isc) | A | 14.0 A | 13,9 A | 13.7 A | 13.6 A |
| Números de Modelo | SÉRIE FLEX-03M-1.7M |
|---|---|
| Comprimento | 1710 mm |
| Largura | 973 mm |
| Espessura máxima na caixa J | 17 mm |
| Peso (módulo sem adesivo) | 3.4 kg |
| Peso (módulo com adesivo) | 4.0 kg |
| Peso/Área (módulo sem adesivo) | 2.04 kg/m² |
| Peso/Área (módulo com adesivo) | 2.40 kg/m² |

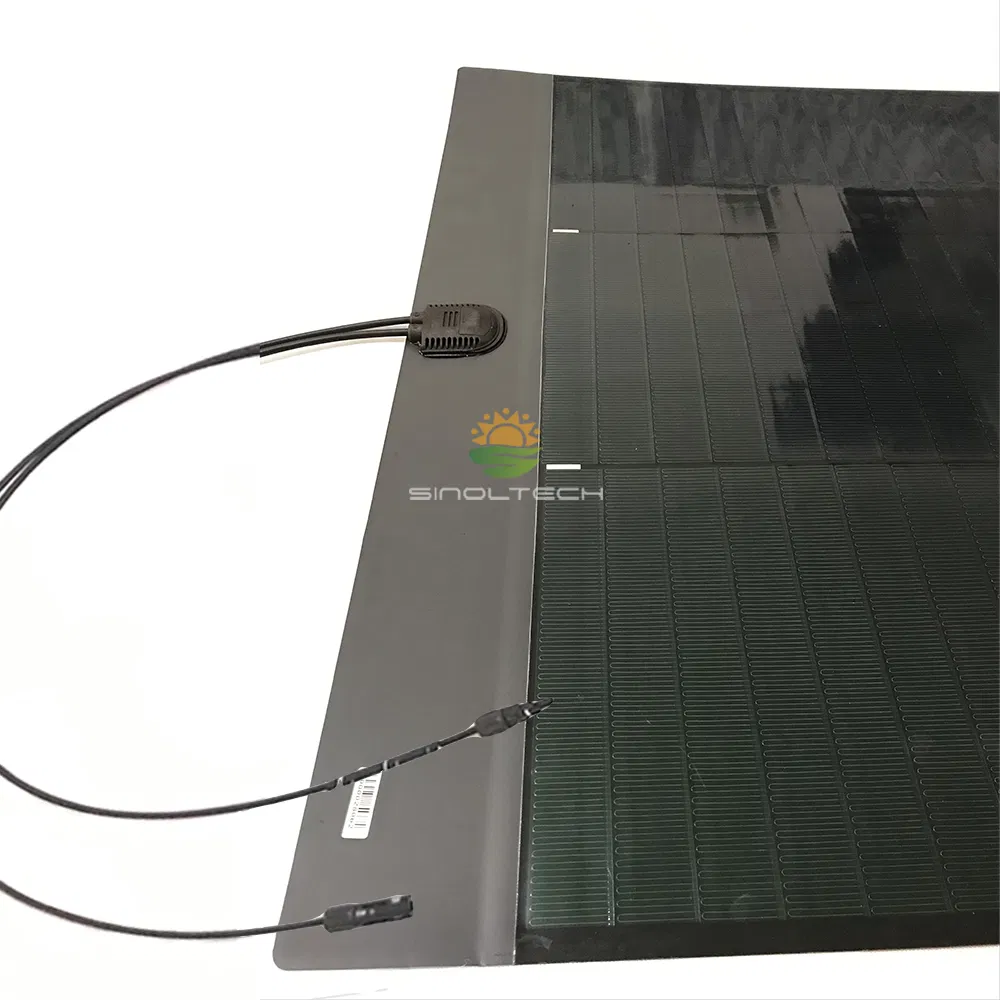

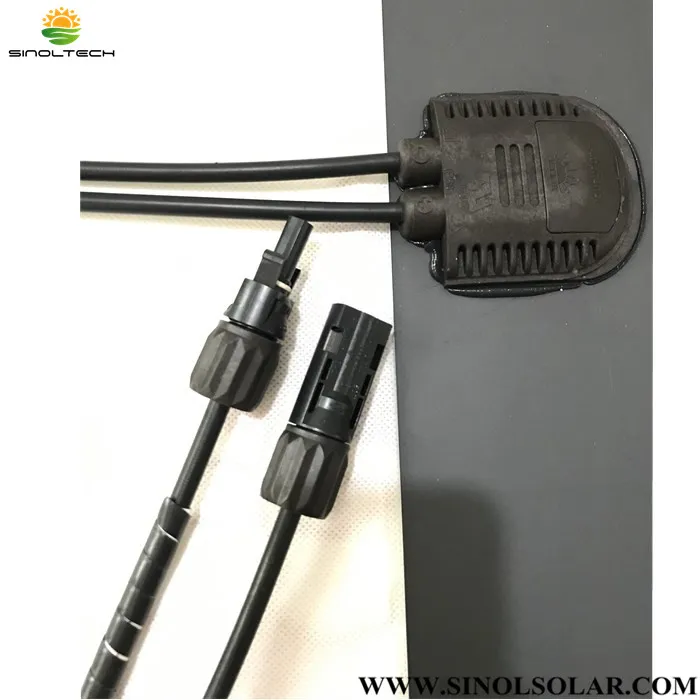

| Tipo de caixa de derivação | IP68 |
| Ligações dos cabos | Amphenol H4 |
| Tipo de célula | Selenieto de cobre, índio e gálio (CIGS) |
Especificações para painéis flexíveis fotovoltaicos de película fina CIGS de 240 W:
