| Tipo de célula | Tipo N mono-cristalino |
|---|---|
| N.o de meias células | 144 (6 × 24) |

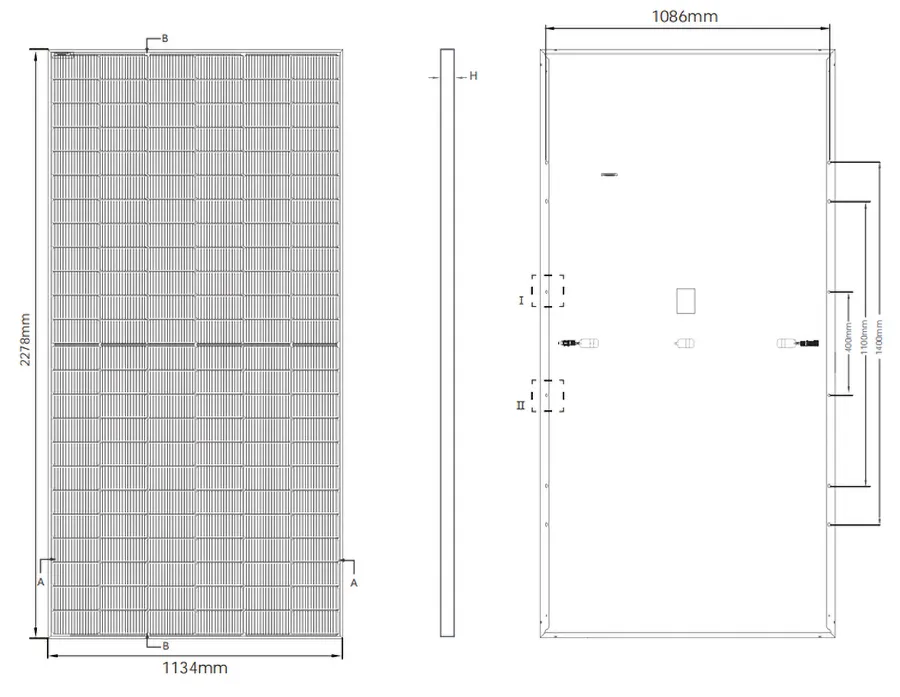

| Dimensões | 2278 * 1134 * 35 mm (89.69 * 44.65 * 1.38 polegadas) |
| Peso | 28 kg (61.73 lbs) |
| Vidro dianteiro | 3,2 mm, revestimento anti-reflexo, Transmissão alta, Ferro baixo, vidro temperado |
| Estrutura | Liga de alumínio anodizado |
| Caixa de derivação | Classificação IP68 |
| Cabos de saída | TÜV 1x4,0mm2, () 400mm, (-) 200mm ou comprimento personalizado |

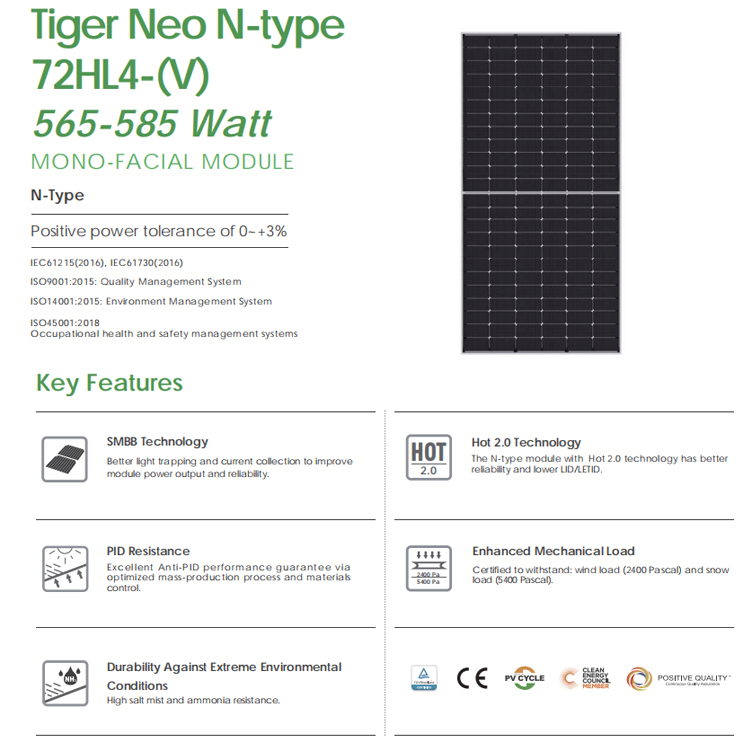

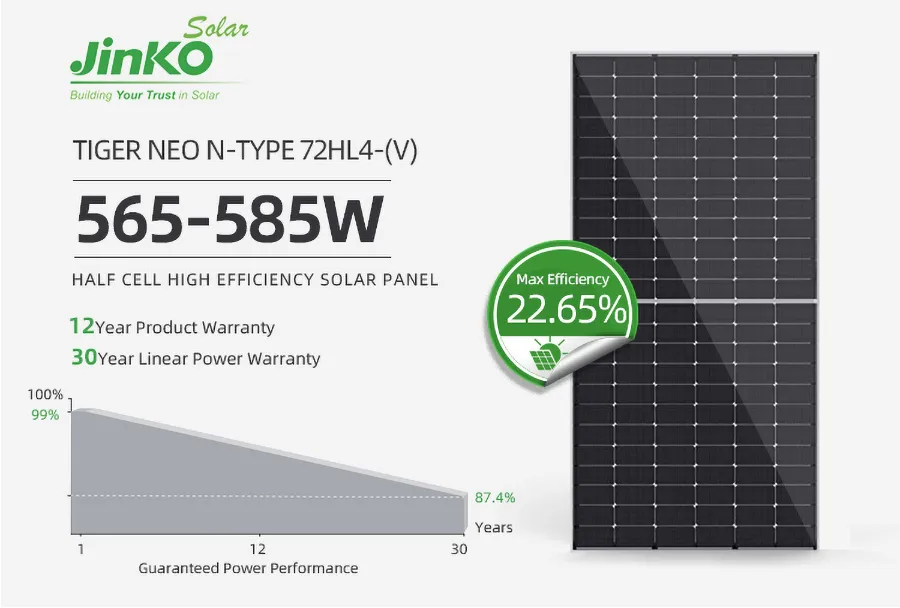

| Tipo de módulo | JKM565N-72HL4 JKM565N-72HL4-V |
JKM570N-72HL4 JKM570N-72HL4-V |
JKM575N-72HL4 JKM575N-72HL4-V |
JKM580N-72HL4 JKM580N-72HL4-V |
JKM585N-72HL4 JKM585N-72HL4-V |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | |

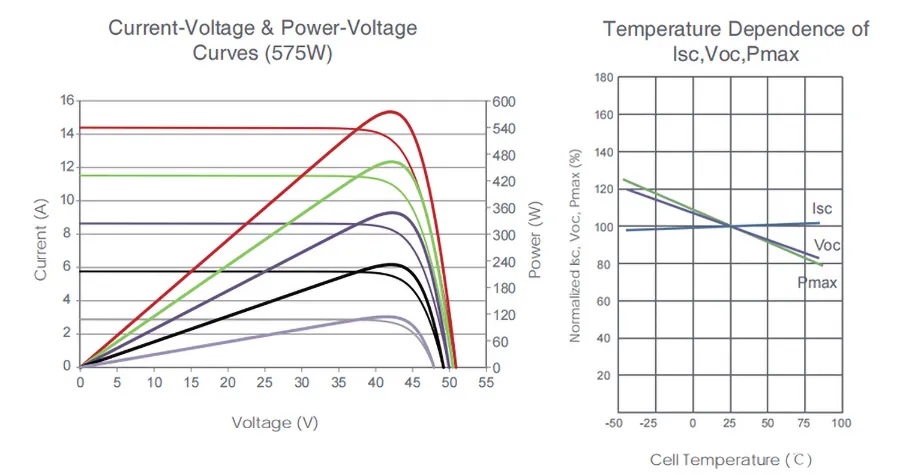

| Potência máxima Pmax (Wp) | 565 | 425 | 570 | 429 | 575 | 432 | 580 | 436 | 585 | 440 |
| Tensão máxima Vmp (V) | 41.92 | 39.38 | 42.07 | 39.51 | 42.22 | 39.60 | 42.37 | 39.69 | 42.52 | 39.81 |
| Corrente máxima Imp (A) | 13.48 | 10.79 | 13.55 | 10.85 | 13.62 | 10.92 | 13.69 | 10.99 | 13.76 | 11.05 |
| Circuito aberto Voc (V) | 50.60 | 48.06 | 50.74 | 48.20 | 50.88 | 48.33 | 51.02 | 48.46 | 51.16 | 48.60 |
| Curto-circuito Isc (A) | 14.23 | 11.49 | 14.31 | 11.55 | 14.39 | 11.62 | 14.47 | 11.68 | 14.55 | 11.75 |
| Eficiência do módulo (%) | 21.87% (STC) | 22.07% (STC) | 22.26% (STC) | 22.45% (STC) | 22.65% (STC) | |||||
| Temperatura de funcionamento | -40ºC ~ +85ºC | |||||||||
| Tensão máxima do sistema | 1000/1500 V CC (IEC) | |||||||||
| Fusível máximo da série | 25A | |||||||||
| Tolerância de potência | 0 ~ +3% | |||||||||
| Coeficientes de temp. Pmax | -0.30 %/ºC | |||||||||
| Coeficientes de temp. Voc | -0.25 %/ºC | |||||||||
| Coeficientes de temp. Isc | 0.046 %/ºC | |||||||||
| Temp. nominal da célula (NOCT) | 45 ± 2ºC | |||||||||

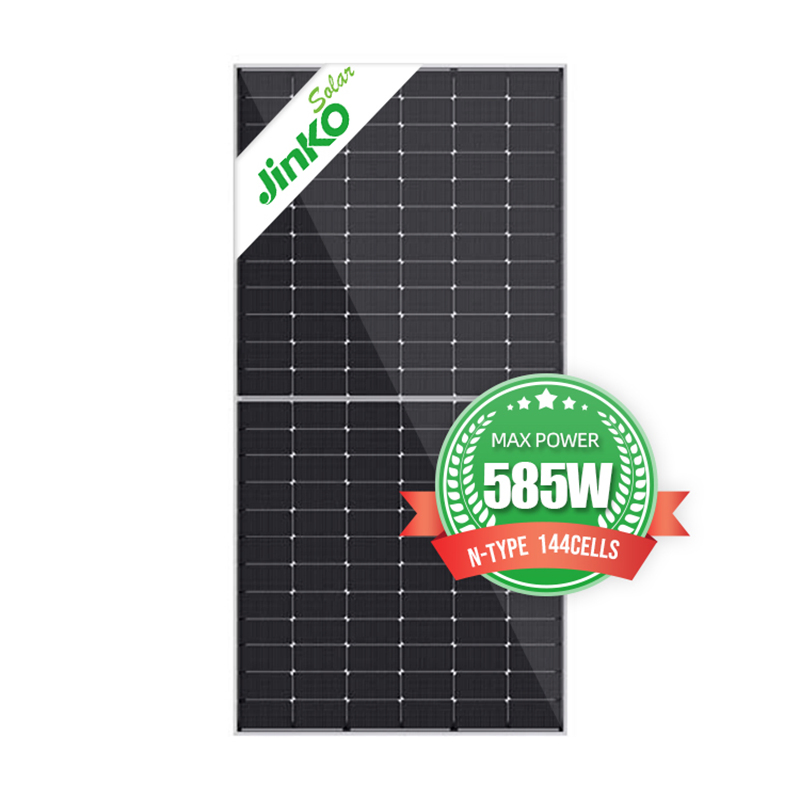

| Modelo | JINKO JKM565N-72HL4 - JKM585N-72HL4 |
|---|---|

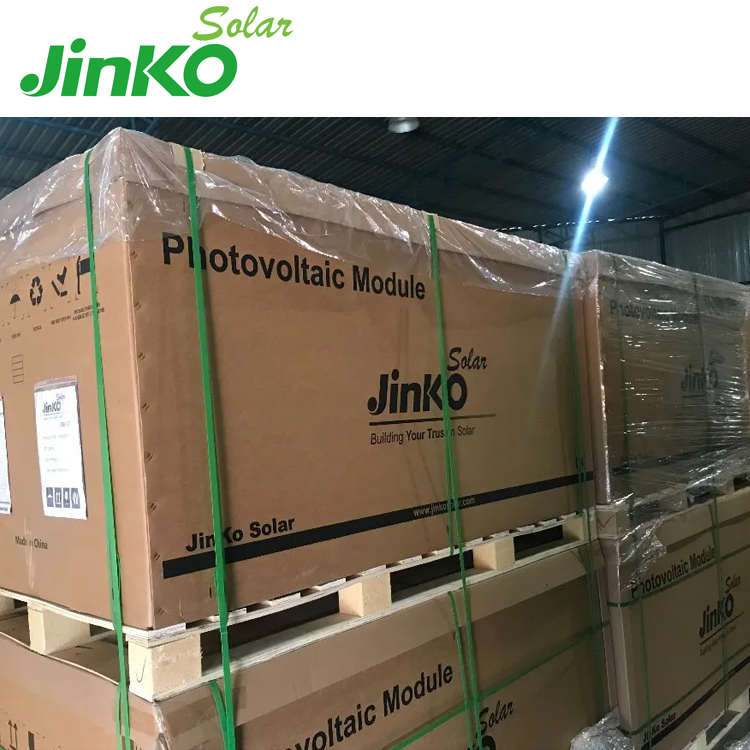

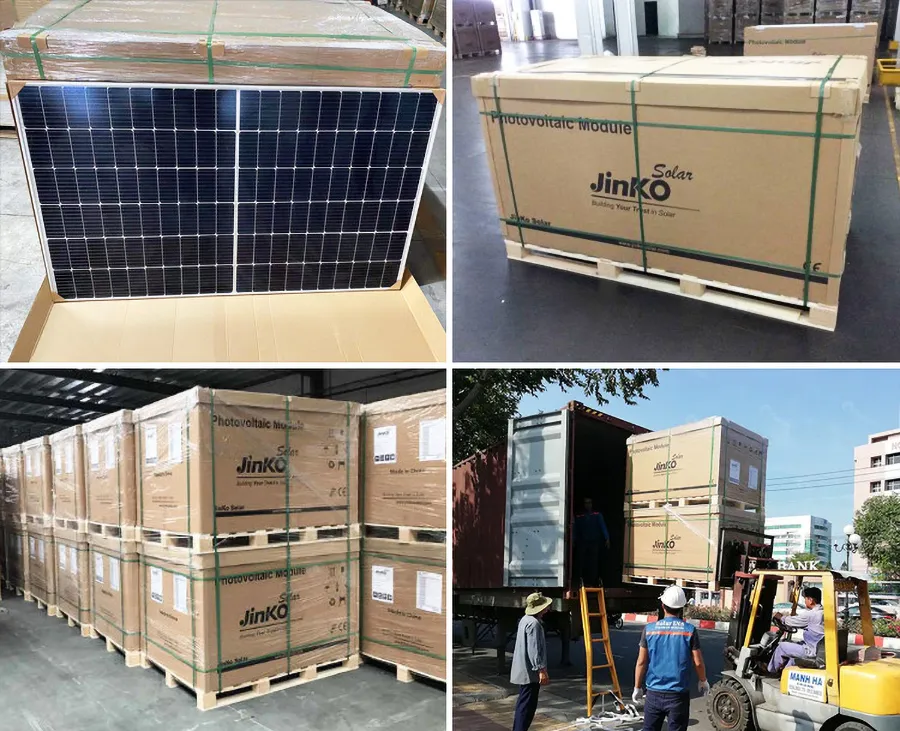

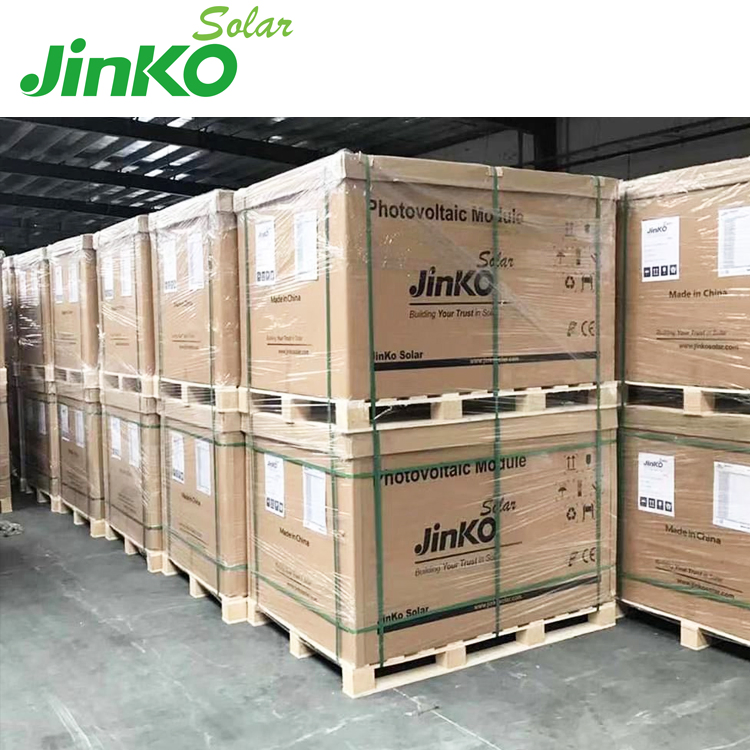

| Módulos por caixa | 31 peças/paletes, 62 peças/pilha |
| Módulos por recipiente HQ de 40' | 620 PCS |
