100kw Sistema Híbrido/Off Grid de Energia Solar com Bateria de Íon de Lítio Inversor Módulo PV Painéis Armazenamento de Energia Híbrido Portátil
Princípio de Funcionamento para o Sistema de Energia Solar
O sistema solar absorve a energia do sol para iluminar a sua casa e alimentar os seus aparelhos eléctricos, incluindo os telemóveis de carregamento.
Os componentes do sistema solar incluem painel solar, lâmpadas de iluminação, caixa de controlo de integração no interior com controlador de carga, bateria solar e inversor. Alguns sistemas podem ser equipados com ventilador, TV, laptop, ar condicionado, etc.
Com iluminação alimentada a partir da energia solar, o painel solar no sistema converte a energia do sol directamente em eletricidade.
Esta eletricidade pode ser armazenada na bateria e utilizada para iluminação sempre que necessário.
O nosso sistema solar, compacto, portátil e de montagem fácil, é uma solução económica para todos os seus problemas de energia e é fornecido num kit fácil de instalar.
Instrução do Sistema de Energia Solar
Equipamentos móveis, tais como casas e navios de automóveis;
Utilizados para a vida civil em zonas remotas sem electricidade, como os planaltos, ilhas, zonas pastorais, postos fronteiriços, etc., tais como iluminação, televisores e gravadores de cassetes;
Sistema de geração de energia ligado à rede de telhado em casa;
Bomba de água fotovoltaica para resolver o consumo de água potável e a irrigação de poços de águas profundas em zonas sem electricidade;
Transporte de campo: como luzes rotativas, luzes de sinalização, luzes de obstáculos de altitude elevada, etc.;
Campos de comunicação: estação de relé de micro-ondas solar automática, estação de manutenção de cabo óptico, sistema de transmissão e de comunicação de alimentação, sistema fotovoltaico de telefonia rural, pequena máquina de comunicação, fonte de alimentação de GPS soldado, etc.
Sistema de Energia Solar Personalizado de 100 KW
Componente
Especificações Técnicas
Qtd.
Unidade
Painel solar
Módulo Solar Topcon N-Type 580W Certificado TUV pela Alemanha; método de ligação: 14 cordas x 60 paralelos 25 anos de vida útil do design
840
PCs
Caixa de combinação PV
6 entradas, 1 contra-ataque de corrente de saída, protecção contra sobretensão, proteção contra relâmpagos 20 anos de vida útil do design
10
PCs
Suporte
Sistema de tripé em liga de alumínio, antiferrugem, anticorrosão, spray anti-sal, resistência ao vento ≥ 150 KM/H
1
Definir
Inversor híbrido baseado em transformador IGBT
Tecnologia IGBT, 500KW/380AC 3 Fases 1. Entrada AC: 380VAC 2. Rede de suporte/Entrada Diesel 3. Onda sinusoidal pura, saída de frequência de potência 4. Saída CA: 380VAC, 50 / 60HZ (opcional) 5. Design IGBT especial para cargas indutivas - desempenho perfeito para grandes equipamentos industriais indutivos 15 anos de vida útil do design
1
Definir
Caixa de distribuição DC
Caixa da barra de barramento de distribuição elétrica, disjuntores CC incorporados, cabos de aparafusamento incorporados para fácil ligação dos terminais e carregamento mais equilibrado; disjuntores CC de maior dimensão para proteção perfeita dos equipamentos, ligação fácil e melhor protecção de todas as condições de funcionamento das pilhas, painéis e comandos. 15 anos de vida útil do design
1
Definir

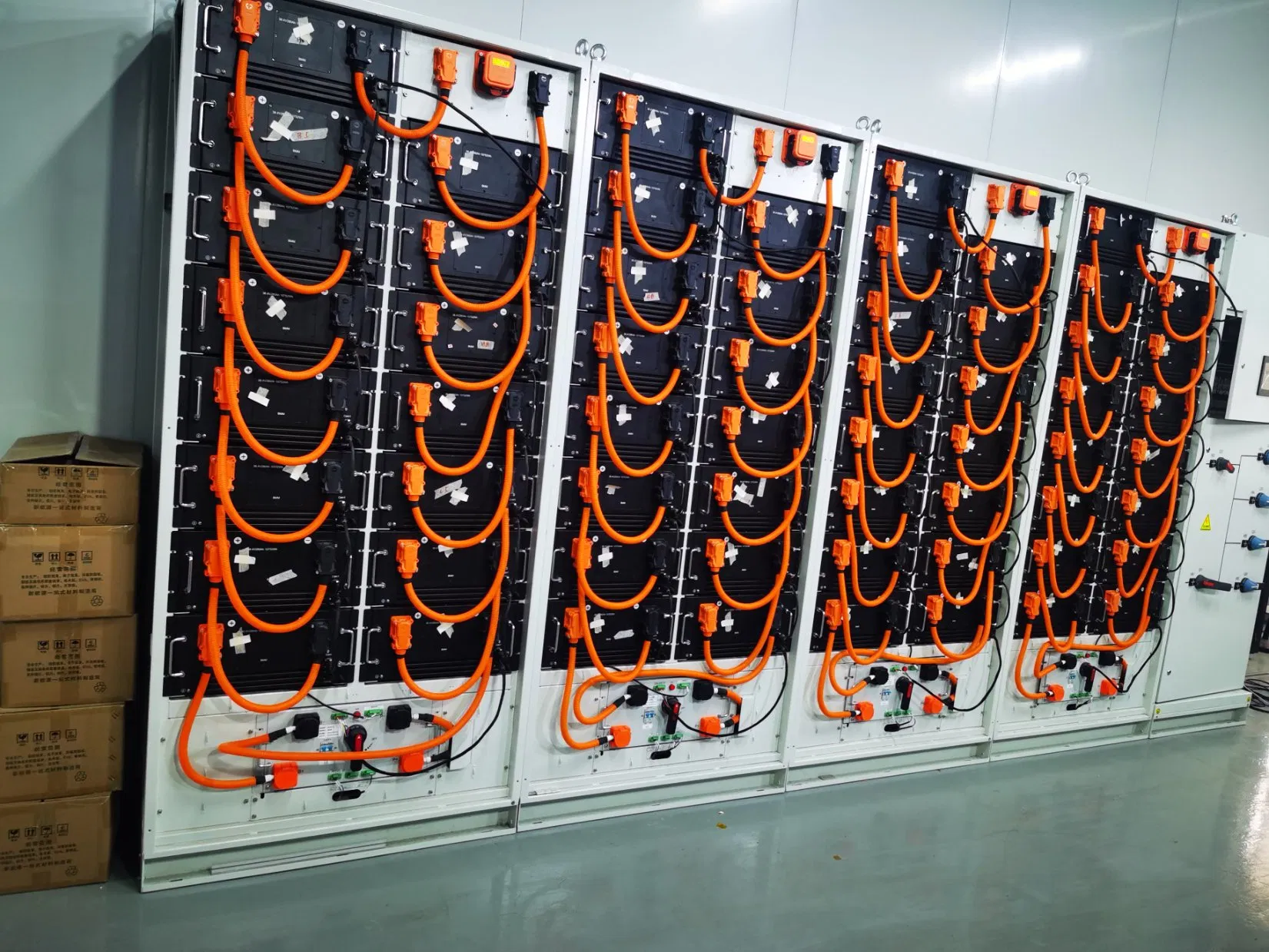

Bateria de lítio
Módulos 51.2V 280AH * 14 peças (716.8V - 280AH), um cluster 1. DOD: 90%, > 8000 ciclos 2. Comunicação: CAN 3. Proteções da bateria: Corrente excessiva/sobretensão/curto-circuito/subtensão Total de 1003 KWH de energia de reserva 15 anos de vida útil do design
5
Definir
Máquina de gestão
Unidade de gestão de comunicações
1
Definir
Distribuição AC
Caixa da barra de barramento de distribuição elétrica, disjuntores CA incorporados, cabos de aparafusamento incorporados para fácil ligação e carregamento mais equilibrado; disjuntores CA maiores para proteção e funcionamento perfeito do sistema. 15 anos de vida útil do design
1
Definir
Conector
MC4 Tensão nominal: 1000 V CC Corrente nominal: 30 A À prova de água e pó: IP67 Temperatura ambiente: -40ºC a 85ºC
150
Pares
Cabos PV
6 mm2, Cobre Puro (Ligação do painel solar à caixa de combinação PV)
3000
M
Cabos BVR (Caixa Comb. para DC)
25 mm2, Cobre Puro
200
M
Cabos BVR (DC para Inversor)
120 mm2, Cobre Puro
80
M
Fotos Detalhadas

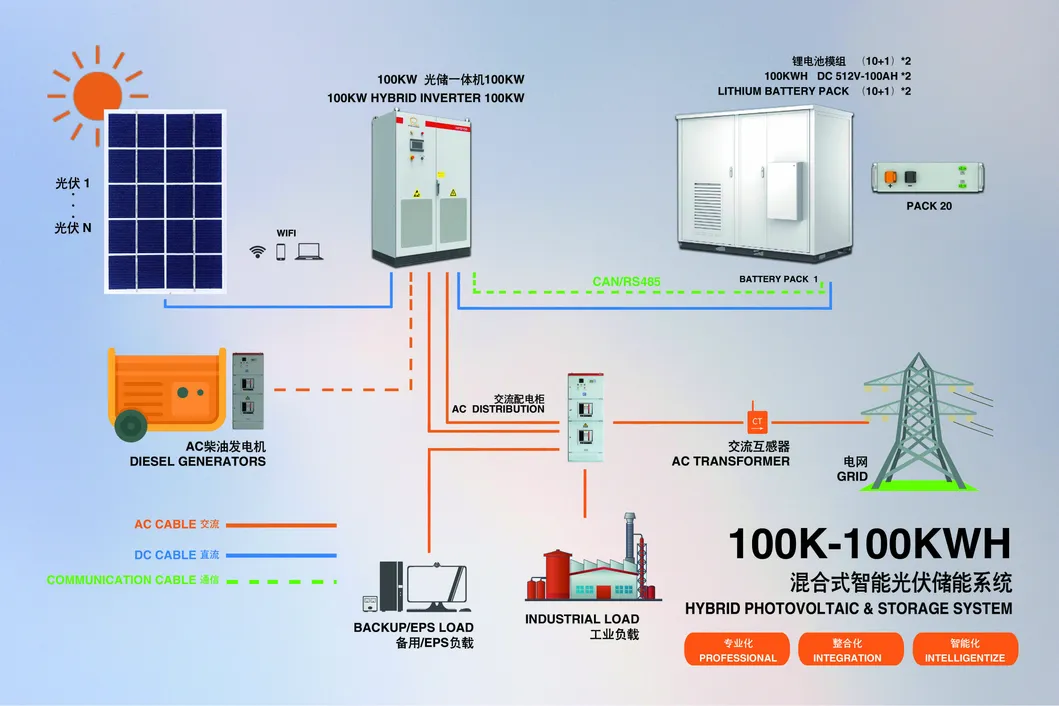

Diagrama do Sistema Híbrido Solar Paralelo de 100 KW

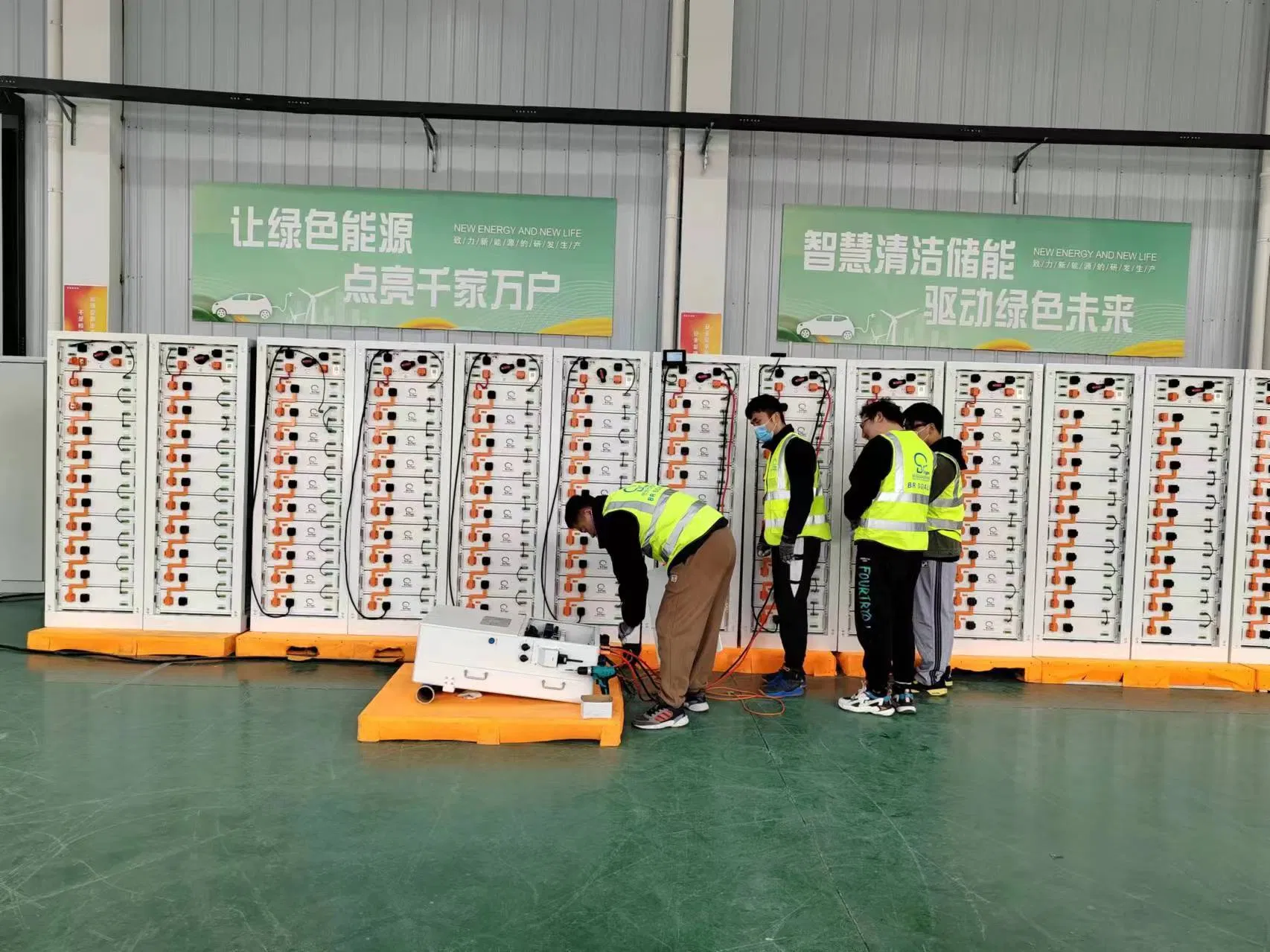

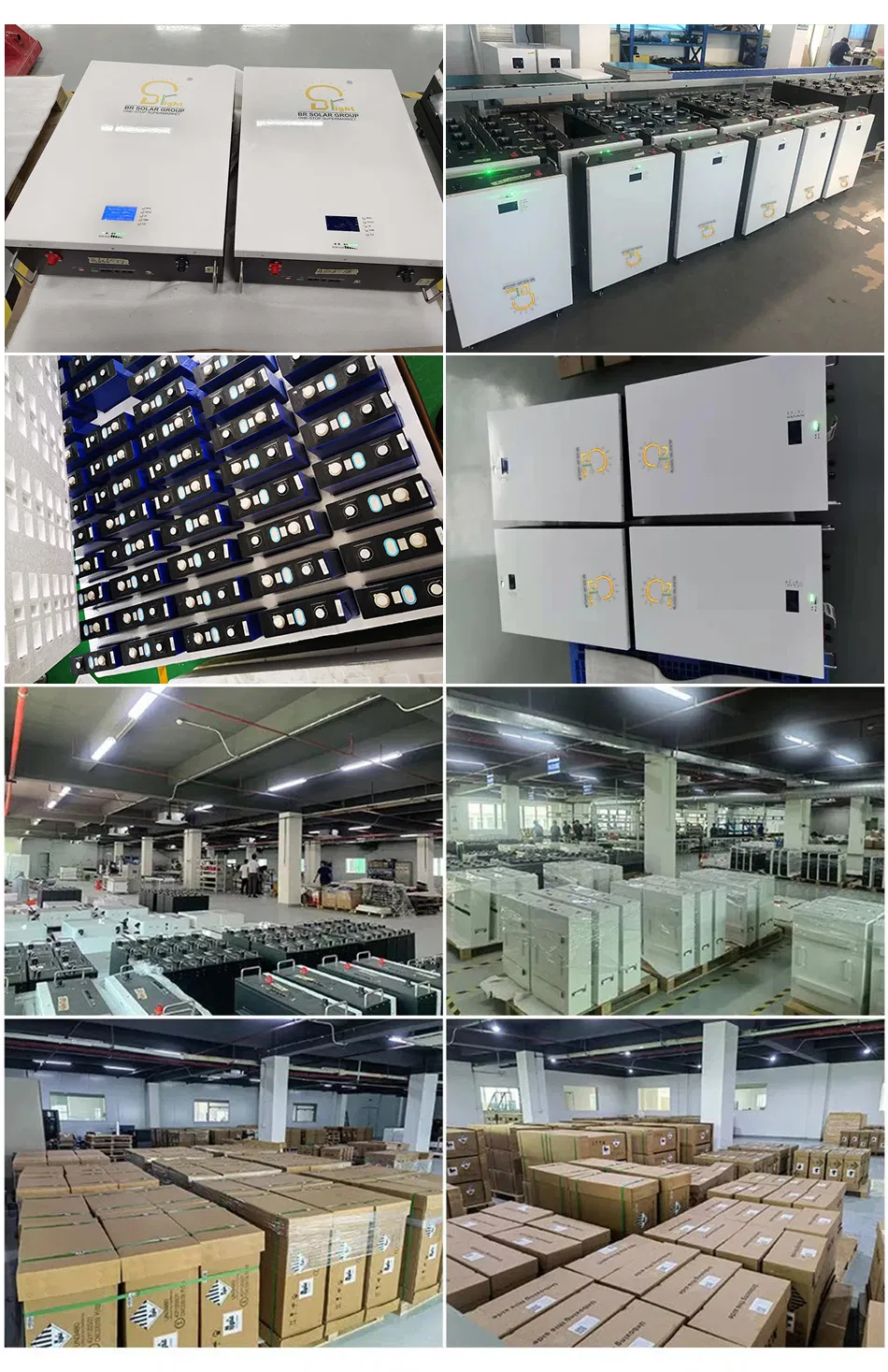

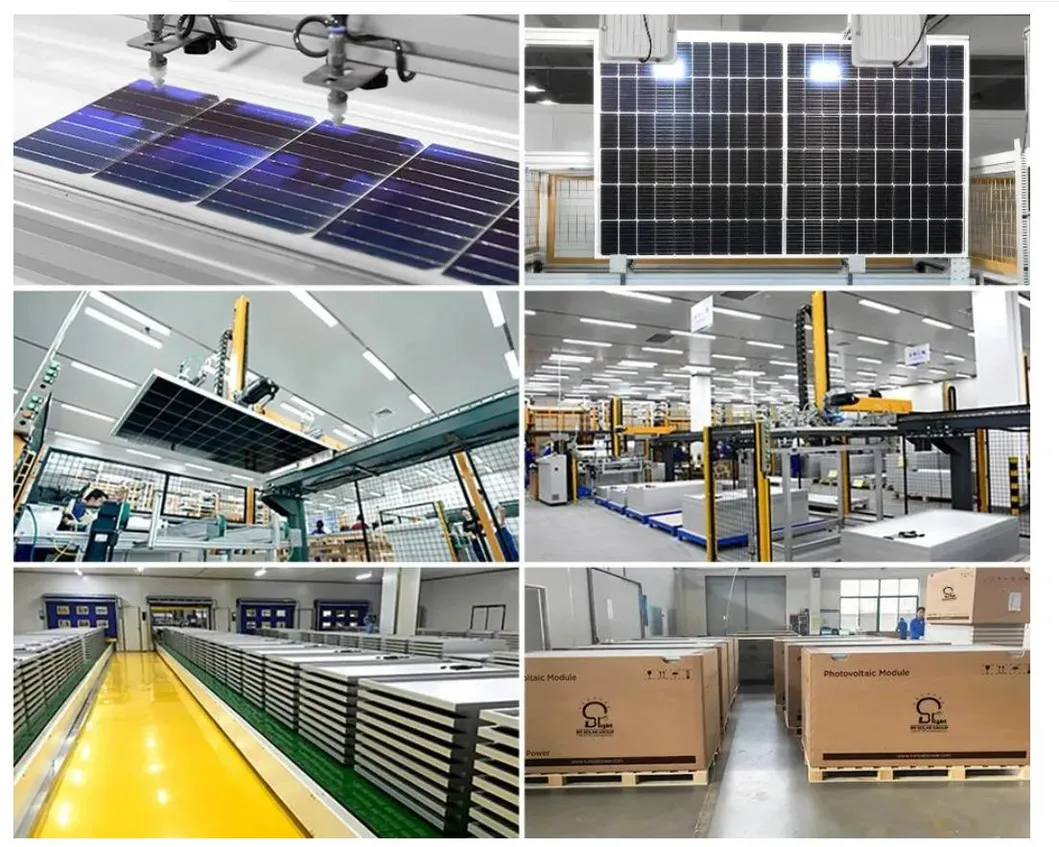

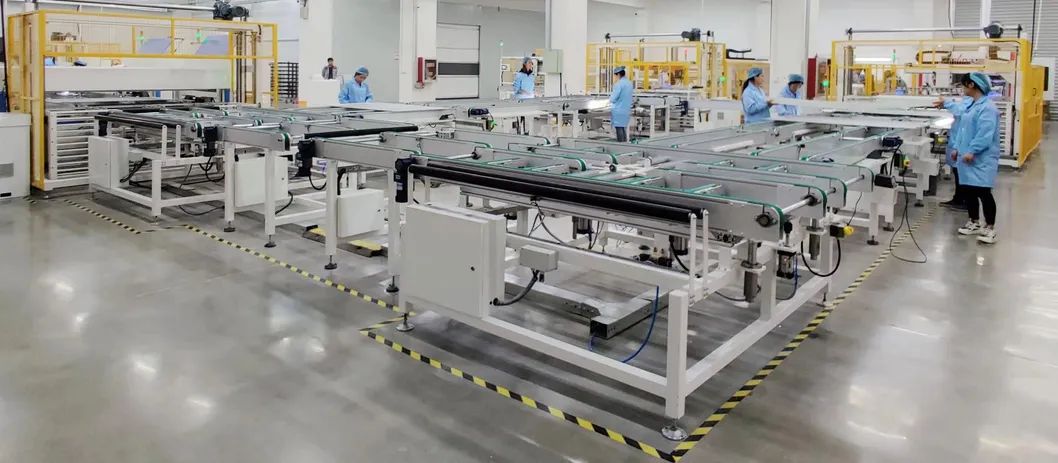

Detalhes de Fábrica

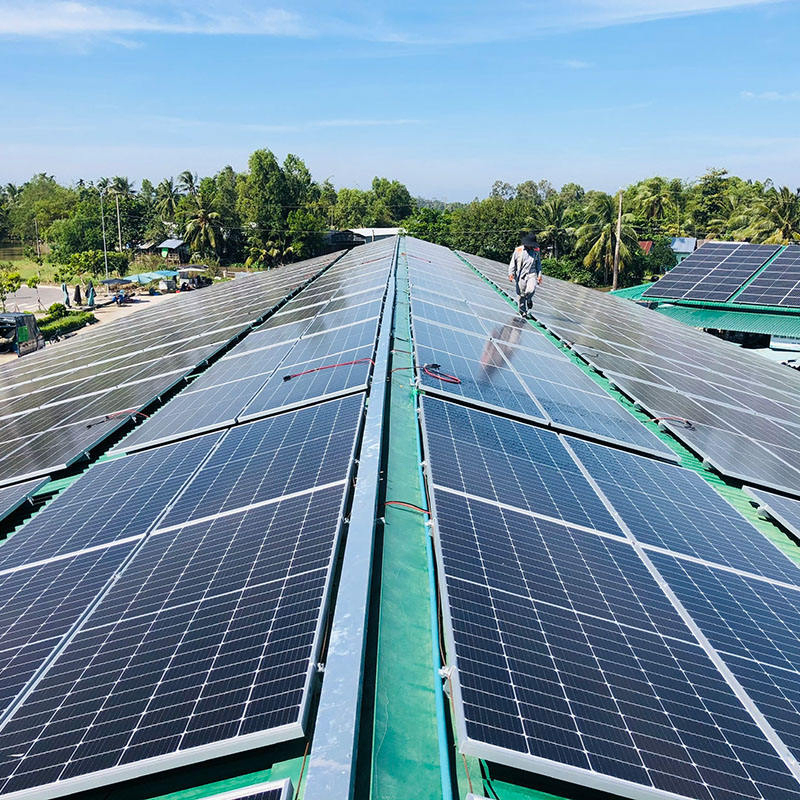

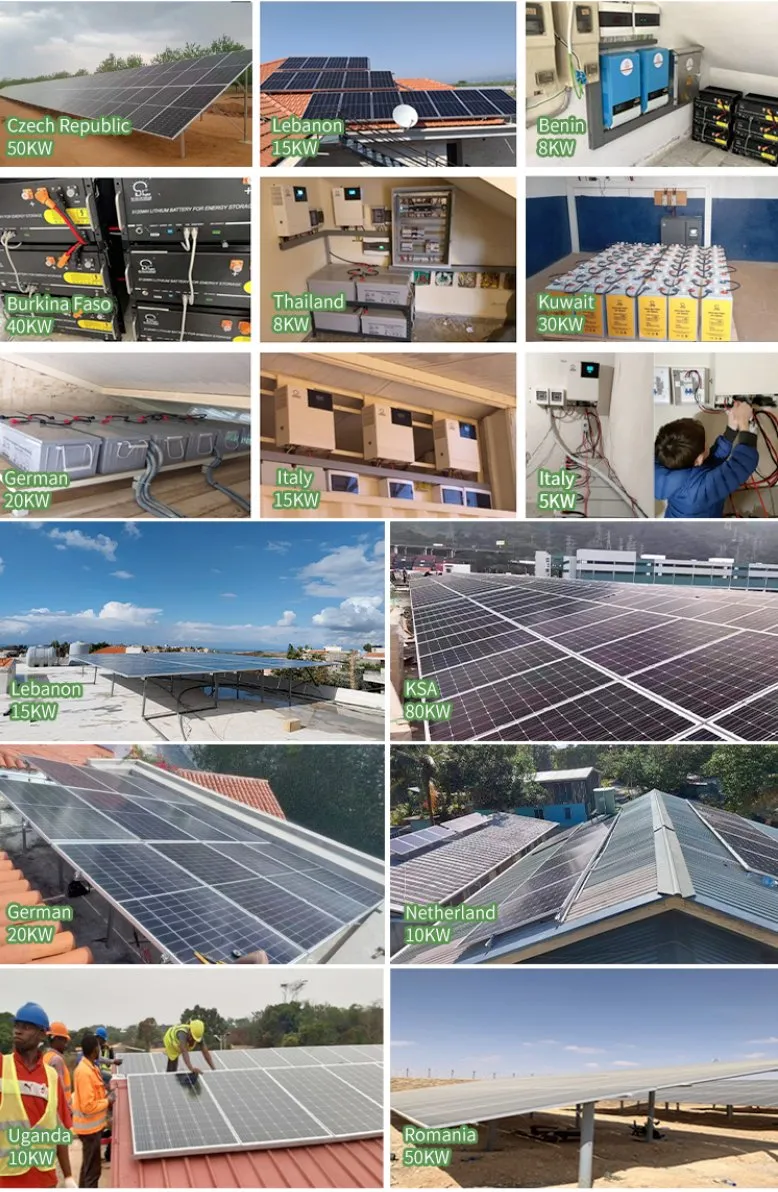

Projetos de Sistemas de Energia Solar
Escolhemos um material de qualidade. A qualidade é a nossa cultura, pelo que os nossos produtos solares foram aplicados com sucesso em mais de 128 países, incluindo projectos das Nações Unidas e projectos de ONG.

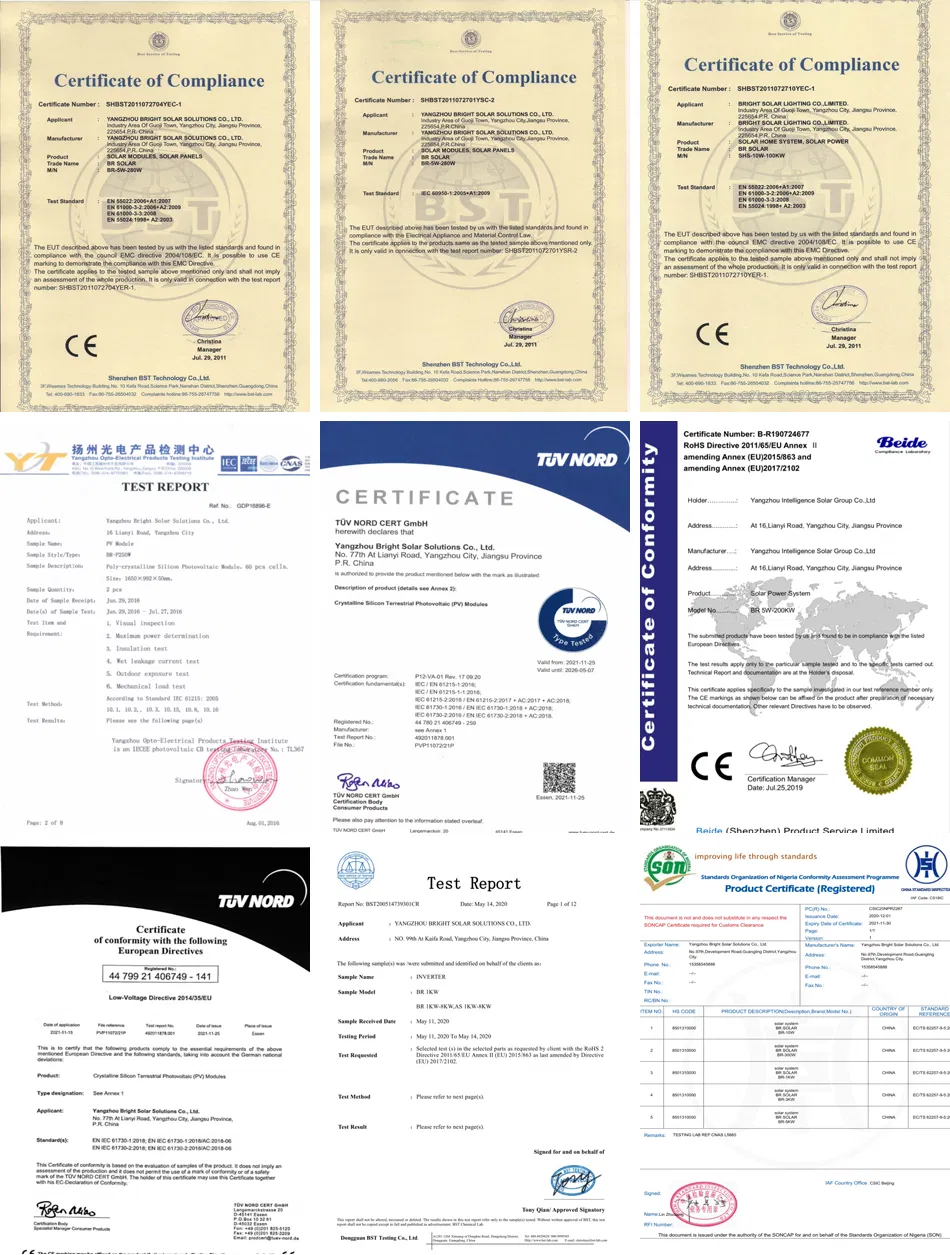

Certificados do Sistema Solar
Porquê Escolher o Nosso Sistema Solar — Serviço Único e Exclusivo
Serviços fantásticos: Resposta rápida, soluções de design profissional, orientação cuidadosa e suporte pós-venda perfeito.
Diversas formas de cooperação: OBM, OEM, ODM, etc.
Entrega rápida: Produtos normalizados no prazo de 7 dias úteis; produtos convencionais no prazo de 15 dias úteis.
Certificados internacionais: ISO 9001:2000, CE E EN, ROHS, IEC, IES, FCC, TUV, SONCAP, PVOC, SASO, CCPIT, CCC, AAA, ETC.
Ampla experiência: 14 anos de experiência na indústria transformadora e exportação, aplicada em mais de 114 países, incluindo projectos das Nações Unidas, ONG e Banco Mundial. Conhecemos perfeitamente os mercados de cada região.
Projetos sob medida: Elaboramos propostas adequadas para atender os mercados locais com 1 a 3 soluções à sua escolha.
Garantia de qualidade: Método 3T para controlo rigoroso de qualidade.
Suporte de Instalação: Vídeos detalhados de instalação e serviço de orientação local disponíveis mediante pedido de contentores.

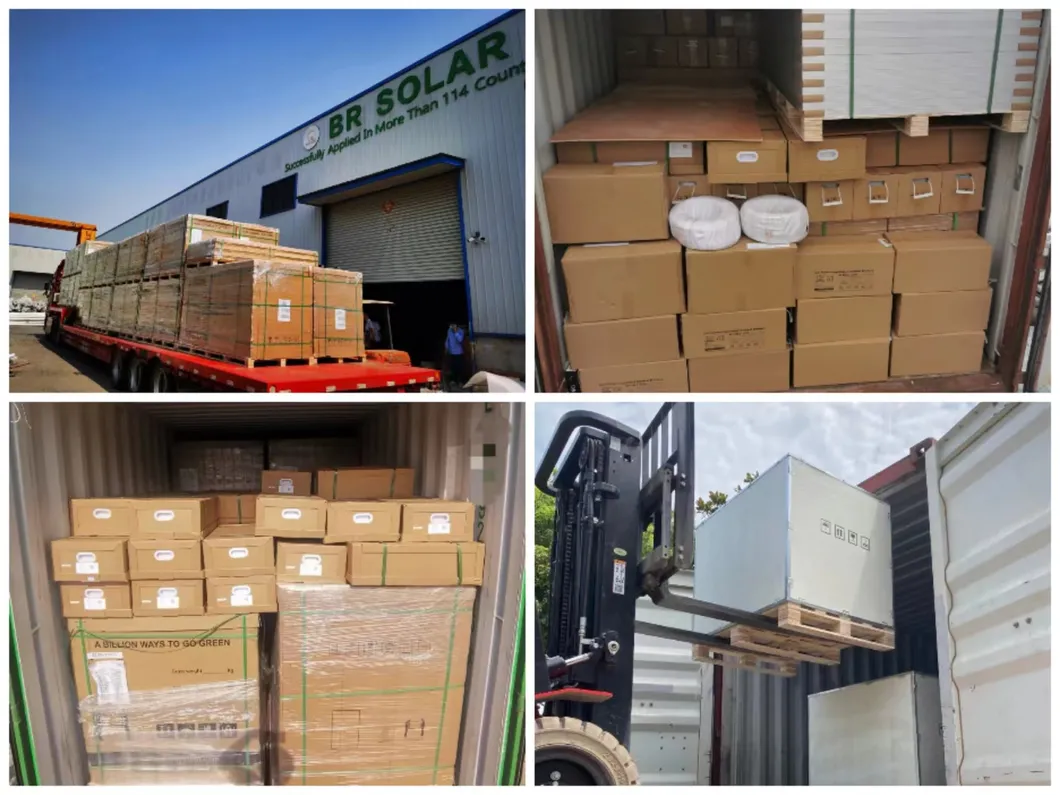

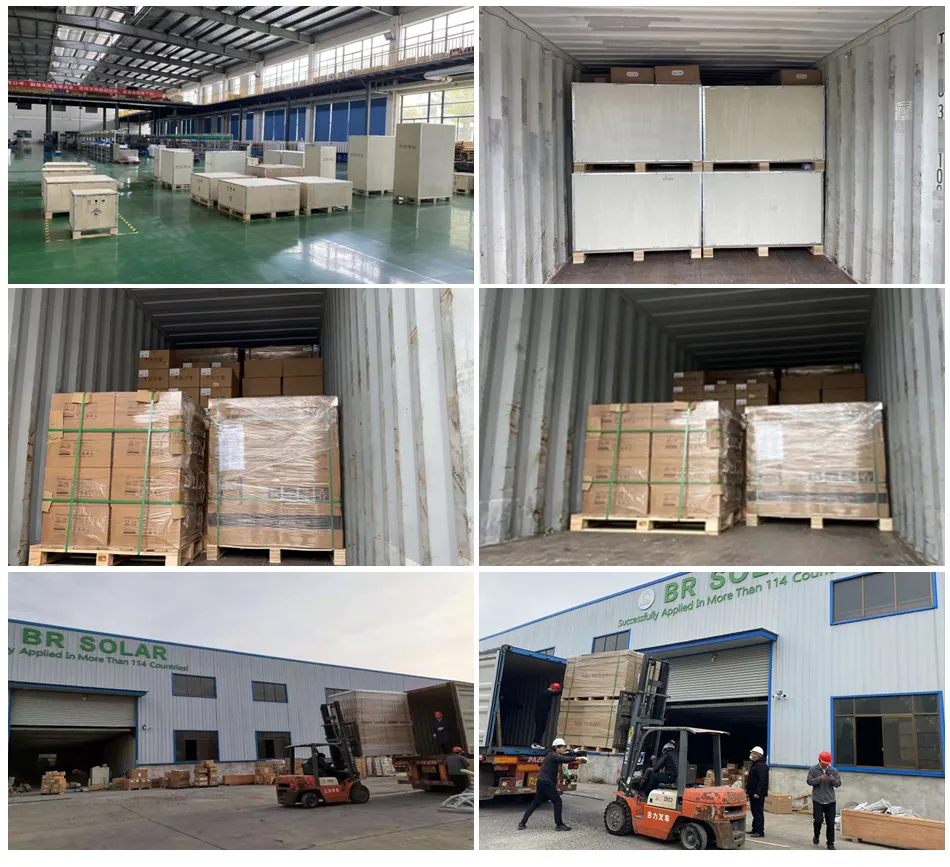

Carregamento, Embalagem e Envio
Perguntas Frequentes (FAQ)
Posso solicitar uma encomenda de amostras para produtos solares?
Sim, aceitamos encomendas de amostras para testar e verificar a qualidade dos equipamentos. Amostras mistas são perfeitamente aceitáveis.
Qual é o tempo médio de entrega dos equipamentos?
Para o fornecimento de amostras, o prazo médio é de 5 a 7 dias. Já para a produção em massa, o tempo de entrega varia conforme a quantidade final encomendada.
Vocês são fábrica direta ou empresa comercial?
Somos uma fábrica especializada com elevada capacidade de produção e uma gama completa de soluções de energia solar na China.
Como é feito o envio das mercadorias e quanto tempo demora a chegar?
As amostras são geralmente expedidas via operadoras expresso (como DHL, UPS, FedEx ou TNT), demorando entre 7 a 10 dias. O envio em contentor por via aérea ou marítima também está inteiramente disponível.
Qual é a política de garantia do sistema?
Oferecemos uma garantia abrangente de 3 a 5 anos para todo o sistema solar, fornecendo substituições de novos componentes gratuitamente caso ocorram problemas técnicos ou defeitos de fabrico.
Quais as vantagens de utilizar um inversor baseado em tecnologia IGBT?
O design com tecnologia IGBT é especialmente adequado para gerir com eficácia as cargas indutivas, garantindo um desempenho e estabilidade de alto nível para grandes equipamentos industriais indutivos.
